TO-220F封裝是全塑封裝,上到散熱器上不必加絕緣墊。TO-220帶金屬片與中間腳相連的,如裝散熱器的話要加絕緣墊。
TO-220與TO-220F封裝的區別

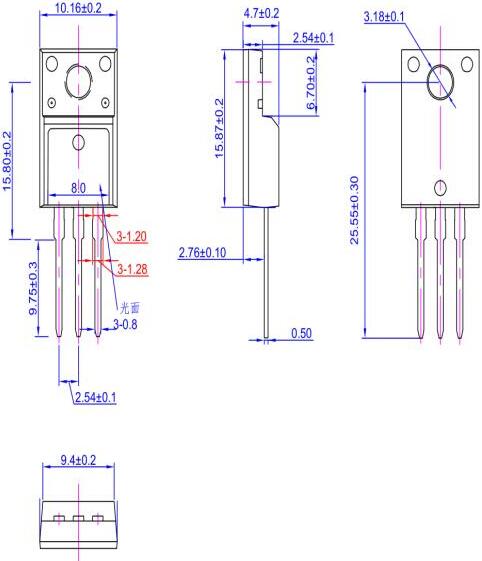

(一)TO-220與TO-220F外觀及封裝尺寸的區別


TO-220


TO-220F
(二)TO-220與TO-220F封裝性能比較與區別
TO-220、TO-220F封裝:TO-220F是全塑封裝,裝到散熱器上時不必加絕緣墊;TO-220帶金屬片與中間腳相連,裝散熱器時要加絕緣墊。這兩種封裝樣式的MOS管外觀差不多,可以互換使用。
在電子元器件采購的很多時候,由于度 TO-220 .TO-220F 的不了解,性能無從的得知,其之間的區別也無法分清楚,很多時候就因為這樣發生一些小麻煩。下面我們就來講講TO-220 與 TO-220F,從而讓的大家了解并便于選購。
TO-220和TO-220F封裝兩個封裝的Pd不同,源于兩種封裝的Rjc不同所致,Tj一般是到150℃,認為Tj=Tc+Pd*Rjc,其中,Tc是離晶圓最近的結構外殼的溫度,Pd是MOSFET上承載的功耗,Rjc是Juction to case的熱阻。
TO-220F封裝選型表大全
|
	 Part Numbe  |

	 ID(A)  |

	 VDSS(v)  |

	 RDS(Ω)(MAX)  |

	 RDS(Ω)(TYP)  |

	 ciss  |

|
	 pF  |
	|||||
|
	 2N60H  |

	 2  |

	 600  |

	 5  |

	 4.1  |

	 200  |

|
	 3N80H  |

	 3  |

	 800  |

	 4.8  |

	 4  |

	 543  |

|
	 4360A  |

	 4  |

	 600  |

	 2.3  |

	 1.9  |

	 511  |

|
	 4N60H  |

	 4  |

	 600  |

	 2.7  |

	 2.3  |

	 500  |

|
	 4365A  |

	 4  |

	 650  |

	 2.5  |

	 2  |

	 523  |

|
	 4N65H  |

	 4  |

	 650  |

	 3  |

	 2.5  |

	 508  |

|
	 5N60E  |

	 4.5  |

	 600  |

	 2.5  |

	 2  |

	 780  |

|
	 730H  |

	 6  |

	 400  |

	 1  |

	 0.83  |

	 520  |

|
	 7N60H  |

	 7  |

	 600  |

	 1.2  |

	 1  |

	 900  |

|
	 7N60U  |

	 7  |

	 600  |

	 1.4  |

	 1.15  |

	 1020  |

|
	 4665A  |

	 7.5  |

	 650  |

	 1.4  |

	 1.1  |

	 970  |

|
	 7N65H  |

	 7  |

	 650  |

	 1.4  |

	 1.2  |

	 1000  |

|
	 7N80H  |

	 7  |

	 800  |

	 1.9  |

	 1.4  |

	 1300  |

|
	 8N60H  |

	 7.5  |

	 600  |

	 1.2  |

	 0.98  |

	 1000  |

|
	 9N90S  |

	 9  |

	 900  |

	 1.4  |

	 1.05  |

	 2780  |

|
	 10N60H  |

	 9.5  |

	 600  |

	 0.73  |

	 0.6  |

	 1570  |

|
	 10N65H  |

	 10  |

	 650  |

	 0.75  |

	 0.65  |

	 1650  |

|
	 10N80H  |

	 10  |

	 800  |

	 1.1  |

	 0.85  |

	 2230  |

|
	 12N60H  |

	 12  |

	 600  |

	 0.65  |

	 0.53  |

	 1850  |

|
	 12N65H  |

	 12  |

	 650  |

	 0.75  |

	 0.63  |

	 1850  |

|
	 13N50H  |

	 13  |

	 500  |

	 0.48  |

	 0.4  |

	 1600  |

|
	 6650A  |

	 15  |

	 500  |

	 0.45  |

	 0.33  |

	 2148  |

|
	 16N50H  |

	 16  |

	 500  |

	 0.38  |

	 0.32  |

	 2200  |

|
	 18N50H  |

	 18  |

	 500  |

	 0.32  |

	 0.25  |

	 2500  |

|
	 20N50H  |

	 20  |

	 500  |

	 0.26  |

	 0.21  |

	 2700  |
