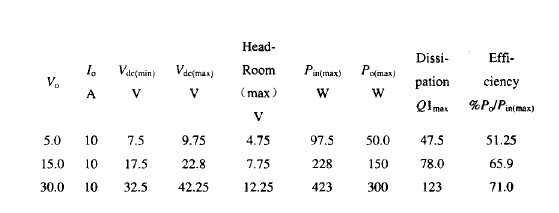

線性調整器的主要缺陷是串接晶體管存在過大功耗 。一切的負載電流都必需經過串接 晶體管，其功耗為 C V盧c -Vo ） 。大多數狀況下 ，串接 NPN型晶體管的最小壓差（c-V.）為2.5V。因而，若直流輸入電壓由工頻變壓器次級整流取得，則次級臣數選擇應保證交流網壓最低時對應的整流電壓為（Vo+2.5)C這里假定整流濾波電容足夠大，可疏忽紋波）。但這樣做，交流網壓動搖最高時壓差將大很多，串接晶體管損耗嚴重，電源效率明顯降低。在工頻變壓器次級整流電壓對應網壓動搖最低已有2.sv·壓差的狀況下，這種網壓動搖越高電源效率越低的現象在額定輸出電壓較低時更為嚴重 。以下三臺不同規格的線性調整器的參數可闡明這一點，三臺調整器的輸出分別為SV/IOA、15V/10A和30V/10A。設次級濾波電容足夠大，輸入電壓絞波可疏忽。次級整流取得的直流電壓的動搖范圍與交流網壓動搖范圍對應，均為士15%。若網壓輸入最低（-15%）時，變壓器次級電壓為 （ Vo+2.5 ） ，則網壓輸入最高 （ ＋15%） 時，最大直流輸入電壓為 1.30V如
從上面數據可見 ，直流輸出電壓低時調整器的效率比輸出電壓高時低很多 。若不疏忽輸 入網壓紋波且允許網壓動搖士 15%，則 5V 輸出調整器的效率只 有 32% 35%。
