前面我們已經講過，電子穩壓器由三種中的任何一種或下面給出的三種調節劑中的任何一種的組合設計，今天我們講一下另外幾種電路類型穩壓器工作原理和穩壓器的作用。
1. 分立晶體管穩壓器
分立晶體管穩壓器可分為兩種。它們在下面解釋。即使輸入電壓變化或連接到輸出端子的負載改變，這兩個電路也能夠產生調節的輸出直流電壓，該電壓被調節或保持在預定值。
分立晶體管串聯穩壓器
下面給出分立晶體管型穩壓器的框圖。放置控制元件以收集未調節的輸入，該輸入控制輸入電壓的大小并將其傳遞到輸出。然后將輸出電壓反饋到采樣電路，然后與參考電壓進行比較并發送回輸出。
分立晶體管串聯穩壓器
因此，如果輸出電壓趨于增加，則比較器電路提供控制信號以使控制元件通過使其通過采樣電路并將其進行比較來減小輸出電壓的幅度，從而保持恒定且穩定的輸出電壓。
假設輸出電壓趨于降低，比較器電路提供的控制信號使串聯控制元件增加輸出電壓的大小，從而保持穩定性。
分立晶體管并聯穩壓器

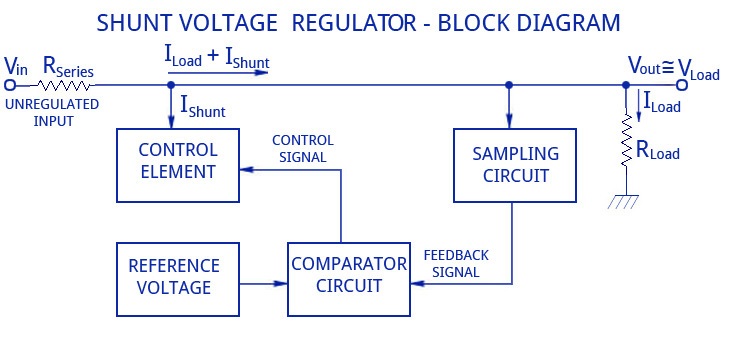

下面給出分立晶體管并聯穩壓器的框圖。顧名思義，電壓調節是通過將電流分流離開負載來實現的。控制元件分流由于給予負載的輸入未調節電壓而產生的電流的一部分。因此，跨負載調節電壓。由于負載的變化，如果輸出電壓發生變化，將通過向比較器電路提供反饋信號來校正，該反饋信號與參考電壓進行比較，并將輸出控制信號提供給控制元件以校正幅度。將電流分流離開負載所需的信號。
分立晶體管并聯穩壓器
如果輸出電壓增加，則分流電流增加，從而產生較小的負載電流并保持穩定的輸出電壓。如果輸出電壓降低，則分流電流減小，從而產生更多的負載電流并保持穩定的恒定輸出電壓。在這兩種情況下，采樣電路，比較器電路和控制元件都起著重要作用。
晶體管穩壓器的局限性
從穩壓器獲得的穩定且穩定的輸出電壓限制在（30-40）伏的電壓范圍內。這是因?yàn)榫w管的最大集電極發射極電壓值很小（50伏）。這限制了晶體管電源的使用。
2. 機電調節器
顧名思義，它是一種具有電氣和機械特性組合的調節器。電壓調節過程由線圈感應線執行，以用作電磁鐵。螺線管根據通過它的電流產生磁場。該磁場吸引移動的鐵芯材料，該材料與彈簧張力或重力拉力相連。當電壓增加時，電流增強磁場，因此磁芯被吸引向螺線管。磁鐵物理連接到機械開關。當電壓降低時，由磁芯產生的磁場減小，因此彈簧張力導致磁芯縮回。這會關閉機械開關并允許電流流動。
如果機械調節器設計對小電壓變化很敏感，可以在電阻或變壓器繞組范圍內將一個選擇開關添加到螺線管中，以逐步上升和下降輸出電壓，或旋轉動圈的位置交流穩壓器。
在早期的汽車發電機和交流發電機中含有機械調節器。在這些調節器中，該過程由一個，兩個或三個繼電器和各種電阻器執行，以確定發電機輸出略高于6或12伏特，并且該過程獨立于發動機的轉速或車輛的負載變化。電氣系統。繼電器用于執行脈沖寬度調制，以調節發電機的輸出并控制通過發電機的勵磁電流。
用于直流發電機的調節器在發電機不工作時將與發電機斷開，以防止電池從發電機逆流。否則它將作為電動機工作。
3. 自動穩壓器（AVR）
這種有源系統調節器主要用于調節非常大的發電機的電壓輸出，這些發電機通常用于船舶，石油鉆井平臺，大型建筑物等。AVR的電路很復雜，包括所有有源和無源元件以及微控制器。AVR的基本原理與普通電壓調節器相同。發電機勵磁機的輸入電壓由AVR控制，當發電機電壓升高或降低時，發電機的輸出電壓自動增加或減少。將存在預定的設定點，AVR在該設定點上對每毫秒傳遞給激勵器的電壓量進行分類。因此調節輸出電壓。
4. 恒壓變壓器（CVT）
在某些情況下，CVT也用作穩壓器。CVT由高壓諧振繞組和電容器組成，可為任何類型的輸入變化電流產生穩定的輸出電壓。與常規變壓器一樣，CVT具有主要和次要變壓器。初級位于磁分路側，次級側位于調諧線圈電路的另一側。通過次級線圈中的磁飽和來維持調節。
穩壓器的一些應用
1. 用于電子設備的所有電源，以調節電壓并保護設備免受損壞
2. 與內燃機的交流發電機一起使用以調節交流發電機輸出。
3. 用于電子電路，提供精確的電壓
注意：穩壓器與電壓穩定器不同。穩壓器用于將電壓降低到所需的水平，而穩定器則“穩定”電壓。穩壓器主要用于DC，而穩定器主要用于AC。穩壓器可以防止電壓過高或過低，以免損壞連接到它的設備，如電視或冰箱等。
