晶體管是當今電子技術的核心。晶體管的發展導致了世界的許多變化。
晶體管的引入使我們今天認為理所當然的許多技術：從便攜式晶體管收音機到手機，電腦，遠程操作，我們?cè)诋?dāng)今汽車中理所當然的功能等等。。。。通過晶體管的發明，所有這些以及更多的日常用品都成為可能。

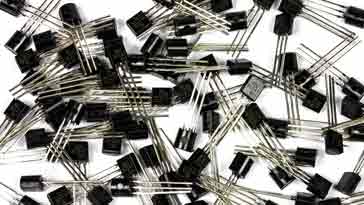

塑料引線晶體管選擇
今天，晶體管有多種形式。有引線形式的基本晶體管或表面貼裝晶體管。但晶體管也廣泛用于集成電路中。大多數數字IC使用場效應技術，但許多模擬IC使用雙極技術來提供所需的性能。
晶體管開發
半導體技術現已成熟，但已使用了一百多年。20世紀初，當?shù)谝慌鸁o線或無線電設備被使用時，人們注意到了第一個半導體效應。正在研究各種想法作為探測器。熱離子閥或真空管技術于1904年推出，但這些設備價格昂貴，并且還需要通過電池供電。不久之后，發現了Cat's Whisker探測器。這包括放置在多種類型材料中的一種上的細線。這些材料現在稱為半導體，并構成現代電子技術的基礎。
晶體管歷史記錄：
雙極晶體管是由貝爾實驗室的三名研究人員發明的：John Bardeen，Walter Brattain和William Schockley。他們一直在研究一種利用場效應控制半導體電流的想法，但他們無法使這個想法發揮作用。他們將注意力轉向另一種可能性，并使用鍺晶片上的兩個緊密間隔的點接觸制作三端子器件。這個想法奏效了，他們能夠證明它在1949年末提供了收益。

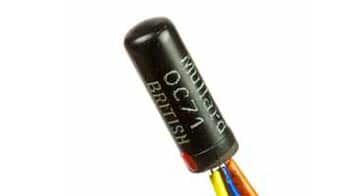

舊的OC71晶體管的圖像 - 這種類型是由大盾于1954年在英國引入的，但生產持續到這個日期到20世紀60年代
舊的OC71晶體管的圖像
在制定了基本思想之后，采用半導體技術需要一些時間，但一旦實現，它就像我們今天所知的那樣以一種主要方式起飛。
什么是雙極晶體管
雙極晶體管需要與場效應晶體管區分開來。雙極晶體管的名稱源于它在操作中同時使用空穴和電子這一事實。場效應晶體管是使用一種或任一類型的電荷載體的單極器件。
雙極晶體管，或更確切地說是雙極結型晶體管BJT，具有兩個背靠背的二極管結。雙極晶體管有三個端子，分別是發射極，基極和集電極。
晶體管放大電流 - 雙極晶體管是電流器件，不像熱電子管真空管和FET是電壓器件。流入基極電路的電流影響在集電極和發射極之間流動的電流。
晶體管電路設計注意事項：
晶體管是三端器件，提供電流增益。有三種配置可用于晶體管：共發射極，共集電極和公共基極。每個都具有不同的特性，并且通過圍繞這些配置中的一個配置電路，可以實現所需的特性。
基本晶體管結構
晶體管是三端器件，由三個不同的層組成。其中兩個被摻雜以給出一種類型的半導體，并且存在相反的類型，即兩個可以是n型和一個p型，或者兩個可以是p型而一個可以是n型。它們是這樣，晶體管的兩個相似層被夾在相反類型的層中。結果，根據它們的組成方式，晶體管被指定為PNP（PNP）類型的NPN（NPN）類型。
晶體管基本結構和電路符號
廣泛使用的三個電極的名稱，但其含義并不總是被理解：
• 基極： 晶體管的基極得益于這樣的事實：在早期的晶體管中，這個電極形成了整個器件的基極。最早的點接觸晶體管具有放置在基底材料上的兩個點接觸。該基礎材料形成基礎連接。。。這個名字卡住了。
• 發射器： 發射器的名稱來自它發射電荷載體的事實。
• 收集器： 收集器的名稱來自它收集電荷載體的事實。
對于晶體管的操作，基區非常薄是必要的。在今天的晶體管中，基極通常僅約1μm。事實上，晶體管的基極區很薄，這是器件工作的關鍵
晶體管原理
晶體管可以被認為是背靠背放置的兩個PN結。其中之一，即基極發射極結正向偏置，而另一個，基極集電極結反向偏置。已經發現，當使電流在基極發射極結中流動時，即使基極集電極結被反向偏置，在集電極電路中流過更大的電流。
為清楚起見，采用NPN晶體管的示例。同樣的推理可以用于PNP器件，除了空穴是多數載流子而不是電子。
當電流流過基極發射極結時，電子離開發射極并流入基極。然而，該區域中的摻雜保持較低，并且可用于重組的孔相對較少。結果，大多數電子能夠直接流過基極區并進入集電極區，被正電位吸引。

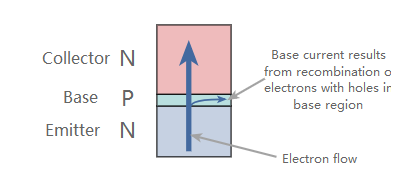

基本晶體管工作原理圖
顯示NPN晶體管的工作原理
只有一小部分來自發射極的電子與基極區中的空穴結合，從而在基極 - 發射極電路中產生電流。這意味著集電極電流要高得多。
集電極電流和基極電流之比用希臘符號Β給出。對于大多數小信號晶體管，這可能在50到500的范圍內。在某些情況下，它甚至可以更高。這意味著集電極電流通常是在基極中流動的電流的50到500倍。對于高功率晶體管，B的值稍微小一些：20是相當?shù)湫偷闹怠?br />
