為確保微機系統中電路穩定可靠工作，復位電路是必不可少的一部分，復位電路的第一功能是上電復位。一般微機電路正常工作需要供電電源為5V±5%，即4.75～5.25V。由于微機電路是時序數字電路，它需要穩定的時鐘信號，因此在電源上電時，只有當VCC超過4.75V低于5.25V以及晶體振蕩器穩定工作時，復位信號才會撤除，微機電路開始正常工作。
復位電路原理之概念
復位電路，就是利用它把電路恢復到起始狀態。就像計算器的清零按鈕的作用一樣，以便回到原始狀態，重新進行計算。和計算器清零按鈕有所不同的是，復位電路啟動的手段有所不同。一是在給電路通電時馬上進行復位操作;二是在必要時可以由手動操作;三是根據程序或者電路運行的需要自動地進行。復位電路都是比較簡單的大都是只有電阻和電容組合就可以辦到了。再復雜點就有三極管等等配合程序來進行了。
復位電路原理
復位電路工作原理如下圖所示，VCC上電時，C充電，在10K電阻上出現電壓，使得單片機復位;幾個毫秒后，C充滿，10K電阻上電流降為0，電壓也為0，使得單片機進入工作狀態。工作期間，按下S，C放電，在10K電阻上出現電壓，使得單片機復位。松開S，C又充電，幾個毫秒后，單片機進入工作狀態。
復位電路原理之復位電路類型
目前為止，單片機復位電路主要有四種類型：(1)微分型復位電路;(2)積分型復位電路;(3)比較器型復位電路;(4)看門狗型復位電路。
微分型復位電路
微分型復位電路如上圖所示。其中Ucc與單片機供電電源Us相連，Urst與單片機復位引腳相連。(通情況下，若使單片機復位，只需單片機復位引腳上保持一定持續時間的高電平即可。

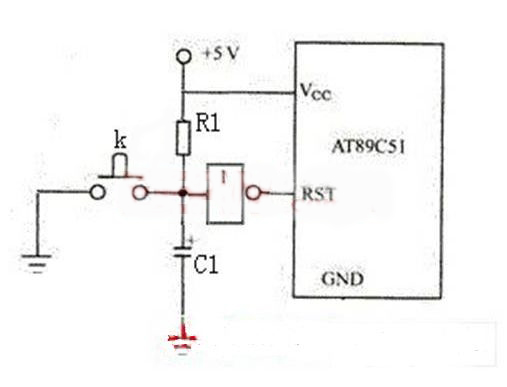

復位電路原理之積分型復位電路
上電后，由于電容C3的充電和反相門的作用，使RST持續一段時間的高電平。當單片機已在運行當中時，按下復位鍵K后松開，也能使RST為一段時間的高電平，從而實現上電或開關復位的操作。

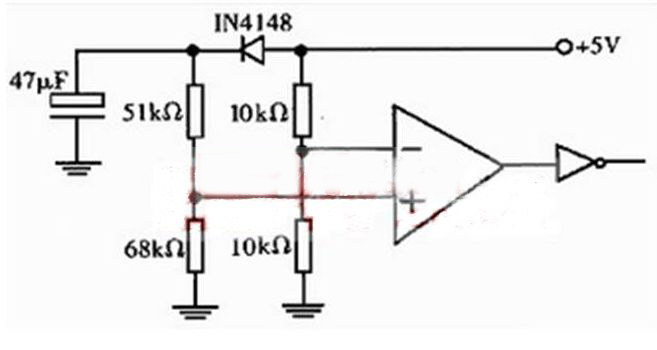

復位電路原理之比較器型復位電路
上電復位時，由于組成了一個RC低通網絡，所以比較器的正相輸入端的電壓比負相端輸入電壓延遲一定時間。而比較器的負相端網絡的時間常數遠遠小于正相端RC網絡的時間常數，因此在正端電壓還沒有超過負端電壓時，比較器輸出低電平，經反相器后產生高電平。復位脈沖的寬度主要取決于正常電壓上升的速度。
復位電路原理之看門狗型復位電路
看門狗型復位電路主要利用CPU正常工作時,定時復位計數器,使得計數器的值不超過某一值;當CPU不能正常工作時,由于計數器不能被復位,因此其計數會超過某一值,從而產生復位脈沖,使得CPU恢復正常工作狀態。
