TVS瞬態抑制二極管的作用：
實際應用中TVS二極管是反向并聯在電路中，當二極管兩端瞬間通過高能量的沖擊時，二極管能夠在極短的時間內由關閉狀態轉換為導通狀態，瞬間將電路中高能量沖擊 吸收，并且將后端電路電壓鉗位在固定的電壓值上，從而到達保護后端電路的作用。
SMBJ系列二極管數據手冊進行功能參數介紹：
SMBJ系列二極管數據手冊進行功能參數介紹：

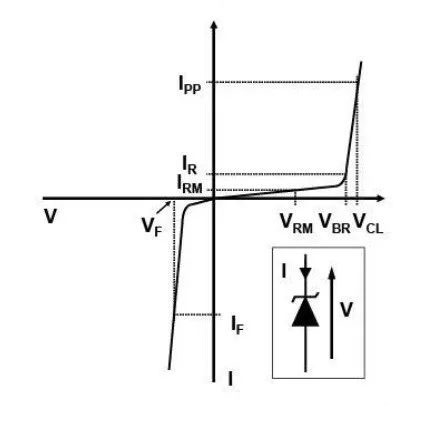

電器特征參數定義
Ppp （Peak pulse power 脈沖峰值電壓功率）
VRM（Stand-off 反向工作電壓/隔離電壓/反向關斷電壓）
VBR （Breakdown voltage 擊穿電壓）
VCL (Clampingvoltage 鉗位電壓)
IRM （Leakage current 泄露電流）
IPP （Peak pulse current 峰值脈沖電流）
VF (Forward voltage drop 正向壓降)
特征參數：
器件特性：
Ppp（Peak pulse power脈沖峰值電壓功率）
600W（10/1000us）
4Kw（8/20us）
(參數解釋?zhuān)?/div>
10/1000us和8/20us為兩種不同的浪涌測試波形，兩種波形能量不一樣。
8/20uS 是雷擊浪涌的一種波形，10/1000us 也是浪涌的一種波形，10us表示沖擊脈沖到達90%電流峰值的時間,而1000us表示從電流峰值到半峰值的時間。)
反向工作電壓：Vs 5V-188V
低泄漏電流：
-- 0.2 μA at 25 °C
-- 1 μA at 85 °C
（參數解釋?zhuān)盒孤╇娏魇侵鸽娖髟谡９ぷ鲿r(shí)，其火線與零線之間產生的極為微小的電流，相當于一般電器的靜電一樣，測試時用泄漏電流測試儀，主要測試其L極與N極。）
絕對最大額定參數（25℃）：
Ppp（脈沖峰值功率）600W
Tj（結溫）-55到150℃
Tstg（儲存溫度）-65到150℃
TL(10s焊接過程中最大焊接溫度)260℃
SMBJ5.0A工作特征參數（25℃）：
VRM=5V
VBR=6.74V
VCL=9.2V(10/1000us)
VCL=14.4V(8/20us)
因此在選擇TVS瞬態抑制二極管的過程中，我們需要重點關注的參數為VRM反向關斷電壓即為電路正常工作時的電壓，脈沖峰值電流要小于IPP，VCL鉗位電壓在電路遇到浪涌沖擊時后端電路正常工作時可接受的最大輸入電壓應大于鉗位電壓。
命名規則：

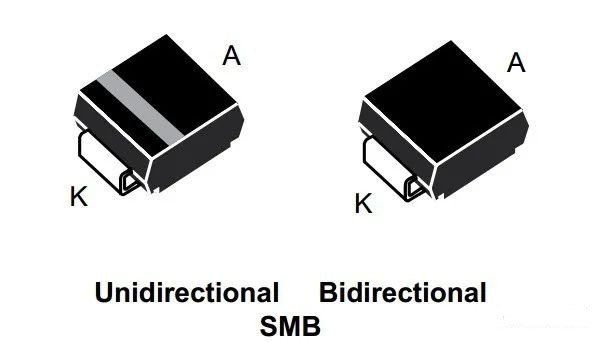

SM:器件封裝形式
B:脈沖峰值功率 B=600W
5.0:反向關斷電壓
A:單向 CA:雙向
