一、什么是肖特基二極管
肖特基二極管也稱肖特基勢壘二極管，簡稱SBD，它是一種低功耗、超高速半導體器件，它是一種熱載流子二極管。
二、肖特基二極管結構
肖特基二極管在結構原理上與PN結二極管有很大區別，它的內部是由陽極金屬（用鉬或鋁等材料制成的阻擋層）、二氧化硅（SiO2）電場消除材料、N-外延層（砷材料）、N型硅基片、N+陰極層及陰極金屬等構成。
在N型基片和陽極金屬之間形成肖特基勢壘。當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N型基片接電源負極）時，肖特基勢壘層變窄，其內阻變小；反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。
三、肖特基二極管特點
1、肖特基二極管屬于大電流、低功耗、超高速的半導體整流器件，它具有很高的開關頻率，而且它的反向擊穿電壓比較的低；
2、肖特基二極管的反向偏壓比較的低，同時它的反向漏電流卻是比較大的
3、反向恢復時間很短(僅可幾納秒)，而工作電流卻可達到幾千安；
4、肖特基二極管的缺陷是反向耐壓較低，不適用于要求高反壓的電路。
四、肖特基二極管封裝
肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。
1、引線式封裝
這種肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式。

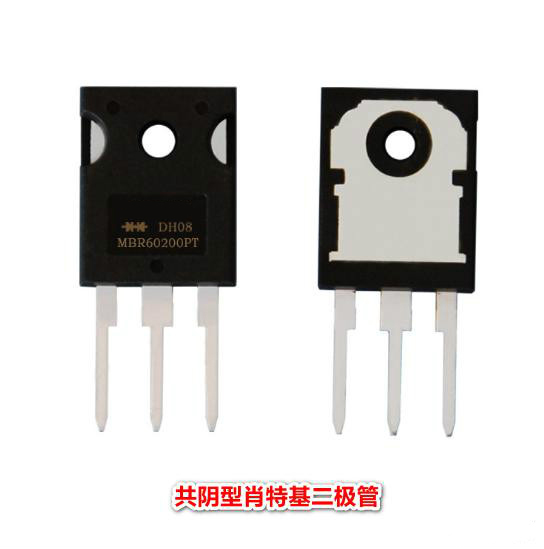

肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。

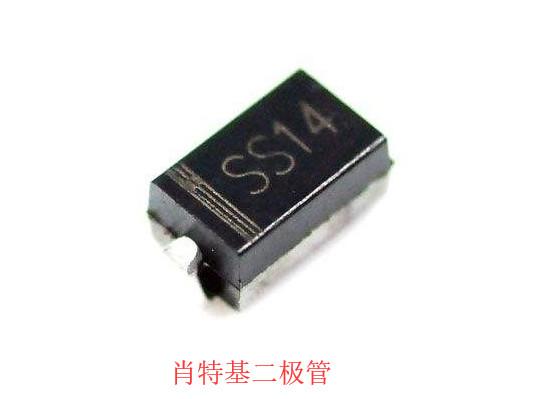

2、貼片式封裝
采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式。
五、肖特基二極管應用
廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。
