二極管的種類：
二極管

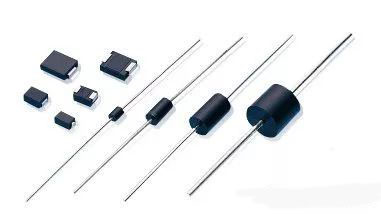

形形色色的二極管
二極管種類有很多，因?yàn)槌Ｒ姷陌雽?dǎo)體材料有硅和鍺，所以二極管從所用的半導體材料來分，可分為鍺二極管（Ge管）和硅二極管（Si管）。
二極管從結構上就是一個PN結，按內部結構可以分為點接觸型二極管、面接觸型二極管及平面型二極管。關于它們的技術工藝，請參考有關二極管的資料，但從名稱上來講，點接觸型二極管只允許通過較小的電流，適用于高頻小電流電路，如收音機的檢波等。面接觸型二極管的PN結面積較大，允許通過較大的電流，主要用于把交流電變換成直流電的“整流”電路中。平面型二極管是一種特制的硅二極管，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及高頻電路中。
根據二極管的用途，可分為檢波二極管、整流二極管、穩壓二極管、 開關二極管、隔離二極管、肖特基二極管、發光二極管、硅功率開關二極管、旋轉二極管等。
二極管的導電特性：
在許多書上，一直在講二極管的伏安特性，即二極管兩端電壓（電壓單位為伏）與通過二極管電流（電流的單位為安）之間的關系曲線。但是很多是純理論的知識，本站給出比較實際的解釋說明：

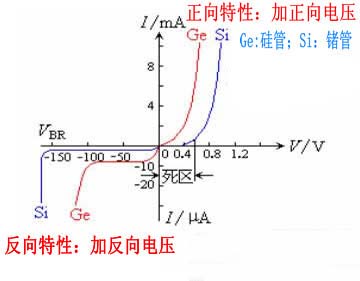

二極管的伏安特性曲線
1 二極管的正向特性：
二極管加上正向電壓圖
當二極管的陽極（P區）接電源的正極（高電位），二極管的陰極（N區）接電源負極（低電位），稱為二極管正向偏置。
設外加電壓U是可以調整的，當外加電壓小于0.5V（對于硅管）時，二極管處于截止?fàn)顟B(tài)，電路基本沒有電流。這個電壓稱為二極管的死區電壓，對于硅管，死區電壓為0.5V，對于鍺管，死區電壓為0.1V。
當外加電壓大于死區電壓0.5V（硅管）后，二極管正向?qū)ǎ藭r(shí)二極管存在著正向壓降，對于硅管，正向壓降約為0.6V，即電阻R上電壓UL比電源電壓U小約0.6V，而用電壓表測量二極管電壓UD約為0.6V。
當二極管正向?qū)ê螅鬟^電阻R的電流為電阻端電壓UL與電阻R的比值。二極管相當于一個閉合的開關，只是存在著一個約0.6V的電壓降（對于硅管）。
注：鍺管的正向電壓降為0.2V－0.3V，所以，若比較電壓降，鍺管的性能比硅管好。
2 二極管的反向特性：
二極管加上反向電壓圖
當二極管的陰極（N區）接電源的正極（高電位），二極管的陽極（P區）接電源負極（低電位），稱為二極管反向偏置。
二極管外加反向電壓時，二極管處于截止?fàn)顟B(tài)，此時，通過電阻R只有很小的電流，這個電流稱為漏電流，這人反向的漏電流越小越好。
當外加電壓U達到一定時，通過電阻R的電流突然增加，此時，二極管處于擊穿狀態。這個電壓稱為反向擊穿電壓。用UBR表示。反向擊穿有兩種類型：
（1）電擊穿：PN結未損壞，斷電即恢復。
（2）熱擊穿：PN結燒毀。
電擊穿是可逆的，反向電壓降低后二極管仍恢復正常。因此，電擊穿往往被人們所利用，如穩壓管。而熱擊穿則是電擊穿時沒有采取適當?shù)南蘖鞔胧瑢?dǎo)致電流大，電壓高，使管子過熱造成永久性損壞。因此，工作時應避免二極管的熱擊穿。
二極管的主要參數
依據二極管的工作特性和工作狀態，二極管的主要參數有：
1 最大整流電流：當二極管處于正向?qū)顟B(tài)時，允許通過的最大平均電流。在使用中，若二極管正向?qū)ㄍㄟ^的電流過大，可能造成二極管的損壞。
2.最高反向工作電壓：指二極管運行時允許承受的最高反向電壓。
3.反向漏電流：二極管加上反向電壓截止時，存在的漏電電流大小。
4.最高工作頻率：此參數主要由PN 結的結電容決定，結電容越大，二極管允許的最高工作頻率越低。
