1.固定偏直電路

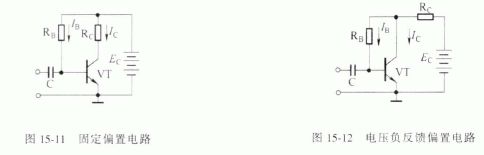

固定偏置電路如圖15-11 所示，它是共發射極放大電路。當EC和RB一經確定，就能得到一個固定的基極電流lB和集電極電流IC， 所以把這種電路叫做固定偏置電路。

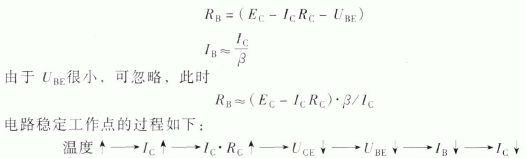

電路中的EC、IC、RC、β 和ICEO 等參數.一般都是預先根據需要而確定好的。計算基極電流(又稱偏置電流)IB 和基極電阻(偏流電阻)RB時，可利用以下公式:
從上式可以求出IC和RB的值。但在實際應用中，往往還要調整RB,以得到較精確的IC。調整方法是:選擇一個合適的電位器和電阻.串接后接在RB 的位置，斷開RC和EC 的連接.串入一個電流在、調節電位器的阻值.使電流表指示達到預定的IC值。
由于半導體三極管的特性受植度的影響較大.當溫度變化升高時，三極管的穿透電流lCEP顯著增加，而IC又與ICEO 有關，所以IC也隨之增加.從而會引起工作點的變動可以看出，固定偏置電路只是提供一個固定偏流lB的電路，它無法起到穩定工作點的作用。它的優點是電路結構簡單，使用的元件少.可以用在不要求有穩定的靜態工作點的電路中。
2. 電壓負反饋偏直電路
電壓負反饋偏置電路如圖15-12 所示。它和固定偏置電路的不同之處，是將偏流電阻RB接在了三極管集電極上。此時電路中各參數有以下的關系:
從上面過程可以看出，隨溫度的升高， IC的變化被拉了回來.達到了穩定靜態工作點的作用。
要想這種電路效果好，就要使RC足夠大，這樣才能引起UCE 的足夠變化，加深電壓負反饋的作用。所以這種電路不適用于用變壓器作負載的電路。偏流電阻RB一般取值為(2~10)RC。
3. 電流負反饋偏直電路

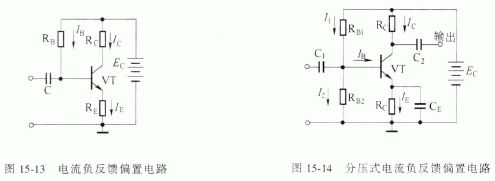

電流負反饋偏置電路如圖15-13 所示。它和固定偏置電路的不同之處是.在半導三極管的發射極上串接了一個電阻RE 。此時電路各參數有以下的關系:
由于EC電源相對不變，若IERE 增加，必然引起UBE下降，從而造成IB的下降。電路穩定靜態工作點的過程可以寫成以下形式:
4. 分壓式電流負反饋偏直電路
這是一種常用的偏置電路，它的典型電路如圖15-14 所示。在這個電路中，除三極管發射極上接有RE外，同時在基極上還接有RB1和RB2 ， 它們分別接在電源EC的兩端。
分壓式電流負反饋偏置電路有兩種穩定作用:
①通過基極電阻RB1和RB2 的分壓，以下關系成立:
上式說明基極電壓UB只受EC·RB1和RB2 的影響，只要這三個參數確定，則UB 就可保持穩定。
①接入RE電路有電流負反饋的溫度補償作用
由于有以上兩個穩定作用，所以分壓式電流負反饋偏置電路的穩定作用較好。除此之外，這種電路還有一個優點，就是RC取值小些，也不影響穩定性，因此適用于各種負載的放大電路。
對于低頻小信號放大電路來說，應用電路中的元件取值可參考以下原則:
