一、導通損耗Pdc（與平均直流有關）
設開關管的導通壓降為1V,整流橋的壓降也為1V,則導通損耗Pdc為
二、交流開關損耗Pac

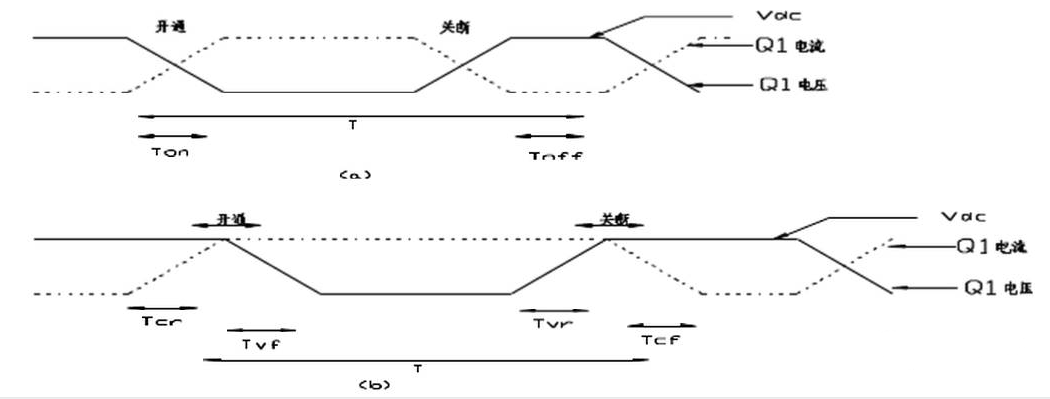

（a）最理想的晶體管開關波形電流電壓的轉變同時開始,同時結束。
（b）最惡劣情況的波形，Q1導通時，電壓保持最大值Vdc(max)直到電流達到最大值時才開始下降；關斷時，電流保持恒定值Io直到Q1電壓達到最大值Vdc時才開始下降。
開關損耗的的計算非常復雜，與半導體特性的許多變量和開關器件的驅動方法有關，此外，還與實際電路的設計（包括緩沖電路、負載、能量回饋的設計）因素有關。
在開通和關斷瞬間，Q的損耗由電流和電壓的交疊產生。D的損耗與反向恢復時間有關，因?yàn)樵诜聪蚧謴?fù)瞬間存在電流和電壓應力。電感的電流紋波在磁芯材料上產生磁滯和渦流損耗。
開通損耗
若設
總的開關損耗為
