電路設計中常見到 0 歐的電阻，大家往往會很迷惑：既然是 0 歐的電阻，那就是導線，為何要裝上它呢？還有這樣的電阻市場上有賣嗎？其實 0 歐的電阻還是蠻有用的。
1. 在電路中沒有任何功能，只是在 PCB 上為了調試方便或兼容設計等原因。
2. 可以做跳線用，如果某段線路不用，直接不貼該電阻即可（不影響外觀）
3. 在匹配電路參數不確定的時候，以 0 歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替
4. 想測某部分電路的耗電流的時候，可以去掉 0ohm 電阻，接上電流表，這樣方便測耗電流
5. 在布線時,如果實在布不過去了,也可以加一個 0 歐的電阻
6. 在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是解決 EMC 問題。如地與地，電源和 ICPin 間
7. 單點接地（指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統。）
8. 熔絲作用
9、擬地和數字地單點接地
只要是地，最終都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。地是參考 0 電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：
(1)用磁珠連接；
(2)用電容連接；
(3)用電感連接；
(4)用 0 歐姆電阻連接。
磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。
電容隔直通交，造成浮地。
電感體積大，雜散參數多，不穩定。
0 歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0 歐電阻也有阻抗)，這點比磁珠強。

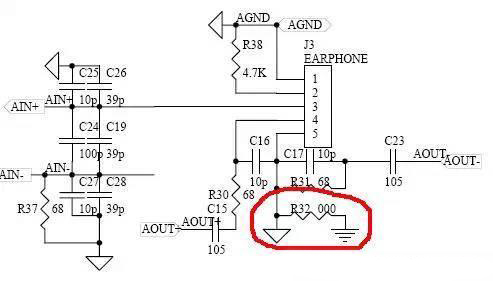

以下兩個圖是一個電路，只是由于元件的標號不一樣。R7(R33)就是模擬地和數字地的單點鏈接端。
10. 跨接時用于電流回路
當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾 / 被干擾。在分割區上跨接 0 歐電阻，可以提供較短的回流路徑，減小干擾。
11. 配置電路
一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用 0 歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。
12. 其他用途
● 布線時跨線
● 調試 / 測試用
● 臨時取代其他貼片器件
● 作為溫度補償器件
更多時候是出于 EMC 對策的需要。另外，0 歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面（因?yàn)橐诳祝?/div>
還有就是不同尺寸 0 歐電阻允許通過電流不同，一般 0603 的 1A，0805 的 2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以 0603、0805 等不同尺寸的都有了 。
