固態繼電器,縮寫SSR，是由微電子電路，分立電子器件，電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號，達到直接驅動大電流負載。

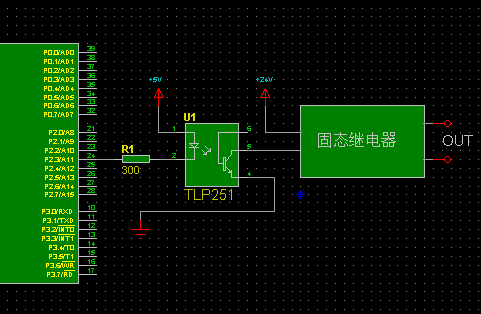

固態繼電器工作原理圖：
固態繼電器接線圖：
擴展資料：
安裝方法：
臥式W型、立式L型，體積小適用于印制板直接焊接安裝。立式L2型，既能適合于線路板焊接安裝，也能適用于線路板上插接安裝。在選用小電流規格印刷電路板使用的固態繼電器時，因引線端子為高導熱材料制成，焊接時應在溫度小于250℃、時間小于10S的條件下進行，如考慮周?chē)鷾囟鹊脑颍匾獣r(shí)可考慮降額使用，一般將負載電流控制在額定值的1/2以?xún)?nèi)使用。
K型及F型，適合散熱器及儀器底板安裝。大功率SSR(K型和F型封裝）安裝時，應注意散熱器接觸面應平整，并需涂復導熱硅脂（美寶T-50）。安裝力矩愈大,接觸熱阻愈小。大電流引出線，需配冷壓焊片，以減少引出線接點電阻。
操作方法：
輸入回路
SSR按輸入控制方式，可分為電阻型、恒流源和交流輸入控制型。2007年主要提供的，是供5V TTL電平用電阻輸入型。使用其他控制電壓時，可相應選用限流電阻。SSR輸入屬于電流型器件，當輸入端光耦可控硅完全導通后（微秒數量級），觸發功率可控硅導通。當激勵不足或斜波式的觸發電壓，有可能造成功率可控硅處于臨界導通邊緣，并造成主負載電流流經觸發回路引起的損壞。 在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時，可考慮在輸入端串接分壓電阻或在輸入端口并接分流電阻，以使輸入信號不超過其額定參數值。
例如：基本性能測試電路，輸入為可調電壓源，測試負載用100W燈泡，輸入觸發信號應為階躍邏輯電平，強觸發方式。國外廠商提供的器件標準電流為10mA，考慮到全溫度工作范圍（-40~+70℃），發光效率穩定和抗干擾能力，推薦最佳直流觸發工作電流在12~25mA之間。
SSR輸入端可并聯或串聯驅動。串聯使用時，一個SSR按4V電壓考慮，12V電壓可驅動3個SSR。在具體使用時，控制信號和負載電源要求穩定，波動不應大于10%，否則應采取穩壓措施。
干擾
在安裝使用時應遠離電磁干擾，射頻干擾源，以防繼電器誤動失控。SSR產品也是一種干擾源，導通時會通過負載產生輻射或電源線的射頻干擾，干擾程度隨負載大小而不同。白熾燈電阻類負載產生的干擾較小，零壓型在交流電源的過零區（即零電壓）附近導通，因此干擾也較小。減少的方法是在負載串聯電感線圈。另外，信號線與功率線之間，也應避免交叉干擾。
