L7805是三端穩壓器的型號。
L7805 中文資料
三端穩壓集成電路 lm7805。電子產品中，常見的三端穩壓集成電路有正電壓輸出的 lm78 ×× 系列和負電壓輸出的 lm79××系列。顧名思義，三端 IC 是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有 lm9013 樣子的 TO-92 封裝。
引腳圖及功能
7805 是我們最常用到的穩壓芯片了，使用方便，用很簡單的電路即可以輸入一個直流穩壓電源,他的輸出電壓恰好為 5v，剛好是 51 系列單片機運行所需的電壓，他有很多的系列如 ka7805，ads7805，cw7805 等，性能有微小的差別,用的最多的還是 lm7805。
其中 1 接整流器輸出的+電壓，2 為公共地(也就是負極)，3 就是我們需要的正 5V 輸出電壓了
工作原理
穩壓二極管 VD1 串接在 78XX 穩壓器 2 腳與地之間，可使輸出電壓 Uo 得到一定的提高，輸出電壓 Uo 為 78XX 穩壓器輸出電壓與穩壓二極管 VC1 穩壓值之和。VD2 是輸出保護二極管，一旦輸出電壓低于 VD1 穩壓值時，VD2 導通，將輸出電流旁路，保護 7805 穩壓器輸出級不被損壞。
7805 三端穩壓 IC 在電路運用中應注意以下事項：
輸入輸出壓差不能太大，太大則轉換效率急速降低，而且容易擊穿損壞。最高輸入電壓不能超過 35 伏; 輸出電流不能太大，1.5A 是其極限值。大電流的輸出，散熱片的尺寸要足夠大，否則會導致高溫保護或熱擊穿; 輸入輸出壓差也不能太小，低于 2 伏穩壓效率急速下降。
內部結構
7805 三端穩壓 IC 內部電路具有過壓保護、過流保護、過熱保護功能，這使它的性能很穩定。能夠實現 1A 以上的輸出電流。器件具有良好的溫度系數，因此產品的應用范圍很廣泛。可以運用本地調節來消除噪聲影響，解決了與單點調節相關的分散問題，輸出電壓誤差精度分為±3%和±5%。
接 3 腳的二極管為防止高壓回串入 7805，如果輸出端意外連接到高于 5V 的電壓，此二極管可避免 7805 輸出電壓高于輸入電壓，從而保護 7805 內部調整管安全。但此二極管將造成輸出電壓降低 0.6V。
接 2 腳的二極管用于將 7805 參考端（2 腳）電位提高 0.6V，使 7805 輸出 5.6V，補償 3 腳二極管的壓降損失。
7805 自身有短路保護，無需特別設計保護電路。
作用和用途

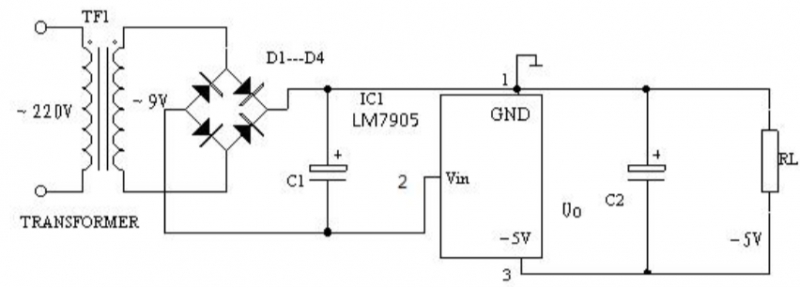

78XX 系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正 5V 直流電壓的穩壓電源電路。IC 采用集成穩壓器 7805，C1、C2 分別為輸入端和輸出端濾波電容，RL 為負載電阻。當輸出電流較大時，7805 應配上散熱板。
穩壓二極管 VD1 串接在 78XX 穩壓器 2 腳與地之間，可使輸出電壓 Uo 得到一定的提高，輸出電壓 Uo 為 78XX 穩壓器輸出電 壓與穩壓二極管 VC1 穩壓值之和。VD2 是輸出保護二極管，一旦輸出電壓低于 VD1 穩壓值時，VD2 導通，將輸出電流旁路，保護 7800 穩壓器輸出級不被損壞。
由于 R1、RP 電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于 RP 與 R1 的比值。調節電位器 RP，即 可一定范圍內調節輸出電壓。當 RP=0 時，輸出電壓 Uo 等于 78XX 穩壓器輸出電壓；當 RP 逐步增大時，Uo 也隨之逐步提高。
VT2 為外接擴流率管，VT1 為推動管，二者為達林頓連接。R1 為偏置電阻。該電路最大輸出電流取決于 VT2 的參數
