輸入濾波器
輸入濾波器是“變頻器輸入端專用型濾波器”的簡稱。
輸入濾波器一般安裝在電源與變頻器輸入電源線之間，主要用于抑制變頻器產生的傳導干擾和輻射干擾，同時具備共模和差模抑制能力。
輸入濾波器主要用于對電磁環境要求較高的場合，防止變頻器工作時，變頻器輸入端對電網和其它設備產生的干擾。
產品特點
1.電源對其它設備有明顯的干擾（干擾、過壓）；
2.電源相間電壓不平衡》額定電壓的1.8%；
3.阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）；
4.在一條線路上為減小線電流而安裝的大量變頻器；
5.輸入電抗器使用cosφ（功率因數）校正電容或功率因數校正單元。
現代電網中諧波污染已經越來越嚴重的影響著電網的電能質量。造成其諧波污染的主要原因有非線性負載、電力電子設備的應用及變壓器等設備過電壓而造成的飽和失真。
輸出濾波器
輸出濾波器，又名“出線濾波器”，是“變頻器專用型輸出濾波器”的簡稱。
輸出濾波器安裝于變頻器的電力輸出線與電機之間，不但能有效濾除變頻器輸出電流中的高次諧波，減小由高頻諧波引起的附加轉矩，降低電機溫升及電機運行噪音，而且能有效抑制變頻器的輸出側的浪涌電壓，保護電機，提高變頻調速系統的功率因數。
產品特點
1.額定電壓：250V/440V；690V/1140V（可定做不同等級電壓）
2.工作頻率：0～120（Hz）
3.耐電壓測試（1分鐘）：線-地2250VDC，線-線1500VDC
4.溫度范圍：-25～85（℃）
5.絕緣電阻：線-地（300A以下）≥1500M（歐）
6.開關頻率：Fmax=60KHz7.Dv/Dt抑制，過電壓抑制，減少變頻器電磁干擾
7.電流量大，工作電流從1～1600（A）
8.減少變頻器以及馬達線圈損耗，用于變頻器輸出濾波器
9.輸出濾波器采用高品質元件，確保使用穩定，安全
輸入和輸出濾波器的區別
1．線圈的匝數不同
變頻器輸入電流中，高次諧波分量的頻率并不很高，故輸入濾波器線圈的匝數稍多；而輸出電流中高次諧波分量的頻率較高，等于載波頻率，故輸出濾波器線圈的匝數可略少。
2．附加電路不同

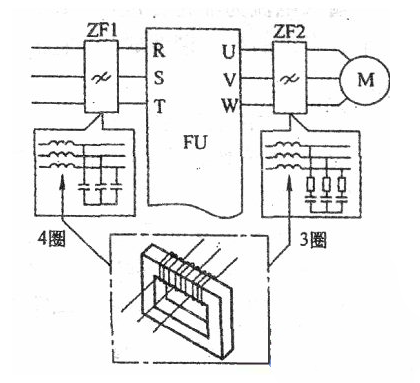

為了提高濾波效果，各生產廠家往往在線圈兩端加接電容器。但輸出濾波器中，靠近變頻器側是不允許接電容器的。在電動機側，即使接入電容器時，也應串入限流電阻，如下圖所示。
所以，輸出濾波器在接線時，必須注意不能把變頻器側和電動機側接反。
