普通整流二極管

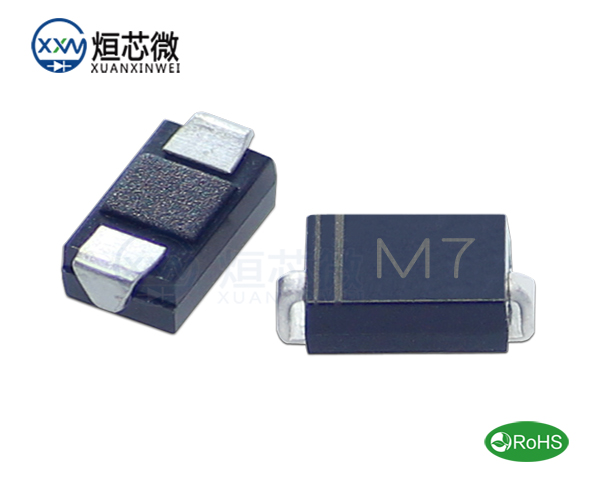

整流二極管是利用PN結的單向導電特性，把交流電變成脈動直流電，整流二極管漏電流較大，多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有最大整流電流，是指整流二極管長時間的工作所允許通過的最大電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。
高頻整流二極管1、快恢復二極管FRD（Fast RecoveryDiode）
快恢復二極管的內部結構與普通二極管不同，它是在P型、N型硅材料中間增加了基區1，構成P-4-N硅片。由于基區很薄，反向恢復電荷根小，不僅大大減小了tr值，還降低了瞬態正向壓降，使管子能承受很高的反向工作電壓，快恢復二極管的反向恢復時間一般為幾百納秒，正向電流是幾安增至幾千安培，反向解信電壓可達幾百到幾干伏。同有開關特性好，反向恢復時間Tm短。正向電流大、體積小、安裝簡使等優點，可廣泛用于開關電源、脈寬調制器（PWM）、不間斷電源（UPS）、交流電動機變頻調速（VVVF）、高頻加熱等裝置中，作高頻、大電流的續流二極管或整流管。
2、超快恢復二極管SRD（SuperlastRecovery Diode）
在快恢復二極管基礎上發展而成的，其反向恢復時間Trt比FRD更短，是極有發展前途的電力、電子半導體器件。
3.肖特基二極管SBD（Schottky Barrier Diode）
是肖特基勢壘二極管的簡稱。肖特基二極管是利用金屬與半導體接觸形成的金屬·半導體結原理制作的。因此，肖特基二極管也稱為金屬-半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。SBD的結構及特點使其適合于在低壓、大電流輸出場合用作高頻整流，在非常高的頻率下（如X波段、C波段、S波段和Ku波段）用于檢波和混頻，在高速邏輔電路中用作箱位。
肖特基二極管的主要優點包括兩個方面：
1）由于肖特基勢壘高度低于PN結勢壘高度，故其正向導通門限電壓和正向壓降都比PN結二極管低（約低0.2V）。
2）由于肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。肖特基二極管的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管的反向恢復時間。由于肖特基二極管的反向恢復電荷非常少，故開關速度非?？欤_關損耗也特別小。
