從初中開始學習歐姆定律，我們對電阻就有了一定認知。歐姆定律：E=I*R，即通過導體的電流與導體兩端的電壓成正比。其中E為電壓(V：伏特)，I為電流(A:安培)。R為比例系數稱作電阻，物理符號為R，單位符號為Ω，標記如下圖：
電阻和電容電感一樣屬于無源器件，屬于電子應用中必不可少的基本元件之一。
常見電阻器結構圖例
按固定電阻器的形狀分類，有帶引線的引線型和不帶引線的表面貼裝型。

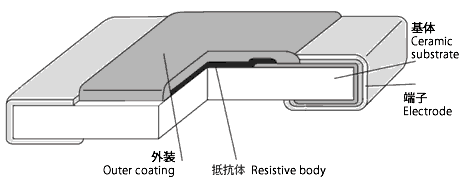

矩形片式電阻器
引線插入型電阻器（皮膜式）

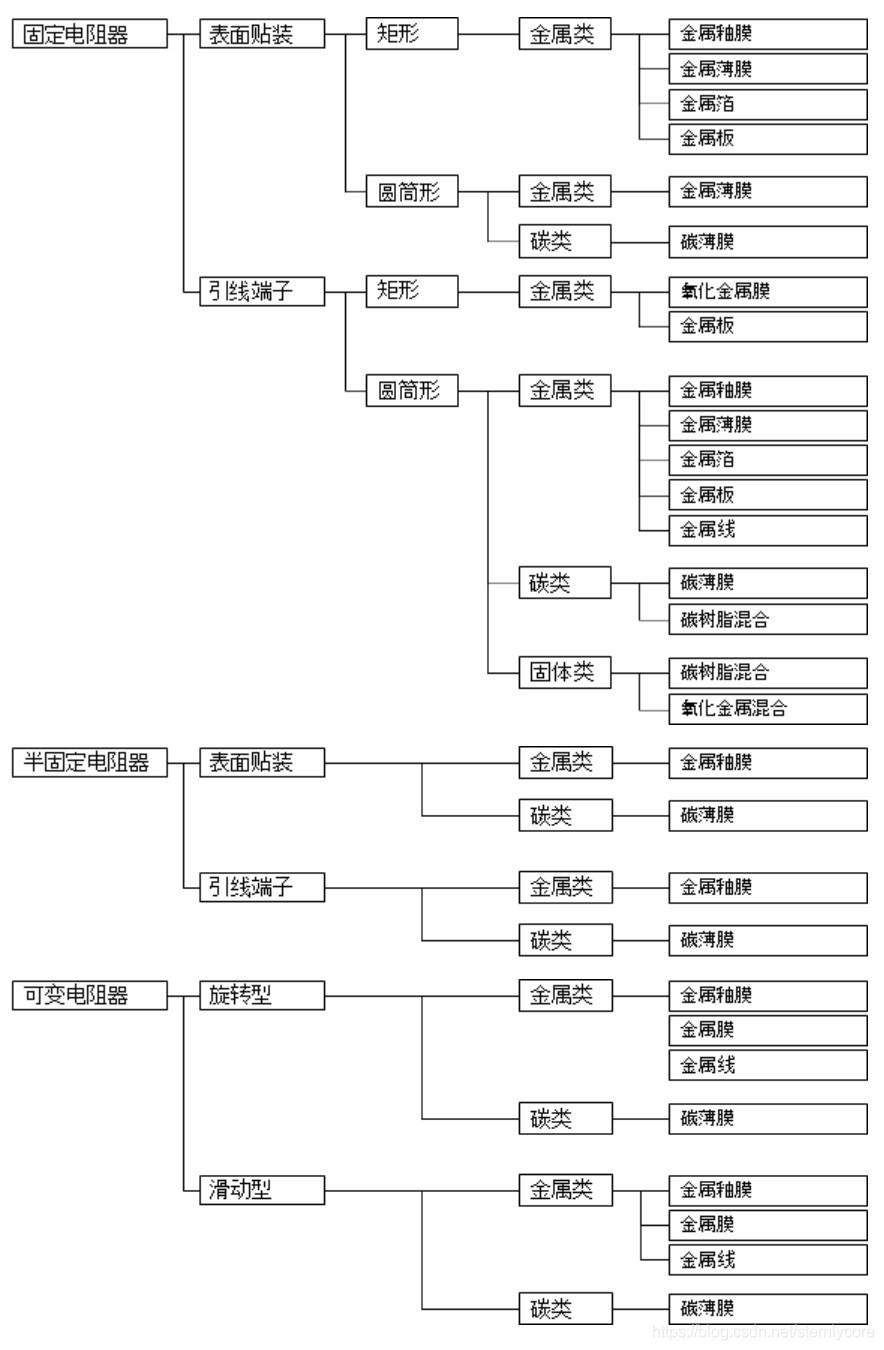

分類
其中表面貼裝類固定電阻器是市場使用的主流類型，其中金屬釉膜型占到了表貼固定電阻器的9成以上。
規格尺寸

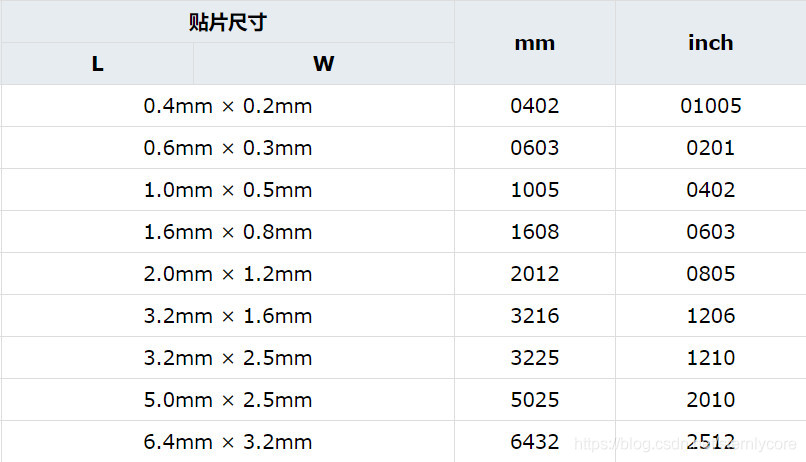

貼片類電阻器常用英寸來表示規格，比如0402，0603等。下表是電阻器常見規格尺寸。
電阻值
電阻值并非全部為整數值，也有2.2Ω、4.7Ω等小數值。這是因為其遵照的是按等比級數對1～10進行分割的標準數“E系列”。其中，分割為12段的E12系列和E24系列比較常見，允許偏差為1%以下的電阻器有些也采用E96系列和E192系列。電阻器等無源元件使用這種標準數作為有效數字來表示常數。
E是指Exponent（指數），例如，“E12”是使用等比級數（10的12次方根）對1～10進行分割。因為是等比級數，所以將對數作為標度，即為等間隔。由于不是2.0、3.0之類的整數，您最初可能會覺得困惑，然而在實際的設計中，條件往往是“希望增減百分之多少”，這樣的數字更便于使用。

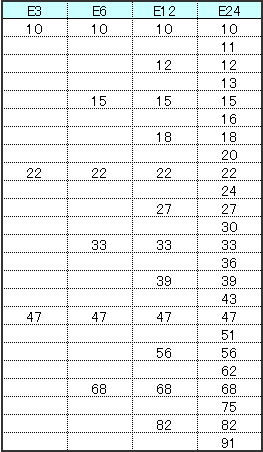

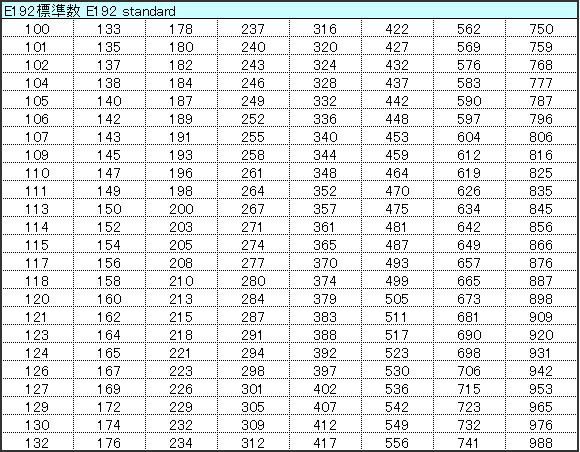

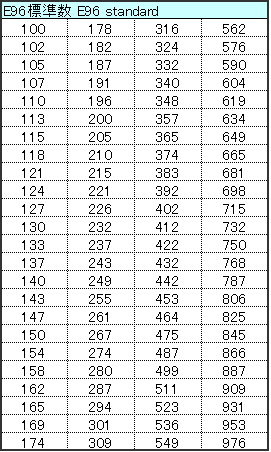

下圖是常見系列的電阻值：
當然這些電阻值只是個標稱值，會存在一定的偏差，在電阻型號會通過不同字母表示偏差：
性能參數
標稱電阻值
額定電壓：在規定的周圍溫度下可以連續施加的直流電壓或交流電壓（有效值）的最大值。根據額定功率和公稱電阻值計算出來。但是，不能超過最高使用電壓。通常被稱為耐壓的就是指這個數值。
額定功率：額定環境溫度下可連續施加的最大功率。周圍溫度超過70°C時有必要減輕負載功率。

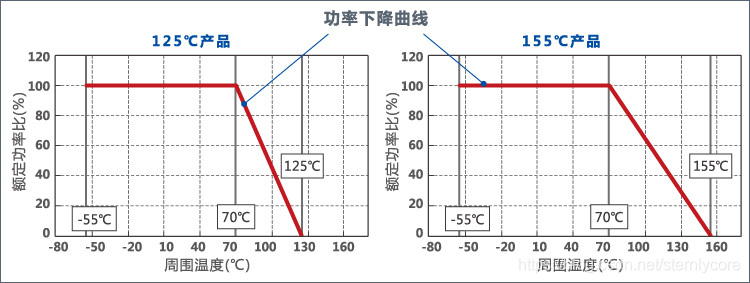

負荷減輕特性曲線 ：表示溫度與負荷功率減輕的關系。因為電阻器的散熱狀態因形狀、材質而異，所以電阻器不同，負荷減輕特性曲線也各不相同。一般電阻器在環境溫度低于70°C時，可以負荷的功率為額定功率的100%，溫度再升高后功率會下降。如下圖所示：
電阻溫度系數(T.C.R.=Temperature Coefficient of Resistance)：
電阻隨溫度變化阻值會發生變化。其變化比例稱為電阻溫度系數。
單位為ppm/°C。根據基準溫度條件下的阻值變化率和溫度差，可以用下式求得電阻溫度系數。
電阻溫度系數 (ppm/°C) = (R-Ra)/Ra ÷ (T-Ta) × 1000000
Ra: 基準溫度條件下的阻值
Ta: 基準溫度
R: 任意溫度條件下的阻值
T: 任意溫度
例如，25°C時的公稱電阻值為100kΩ、電阻溫度系數（T.C.R.）為100×10-6／K的電阻器，在使用溫度范圍-55°C～+155°C內，電阻值會在99.2kΩ～101.3kΩ之間發生變化。
電阻溫度系數取決于電阻體的材質，一般來說，金屬膜電阻體的電阻溫度系數小。

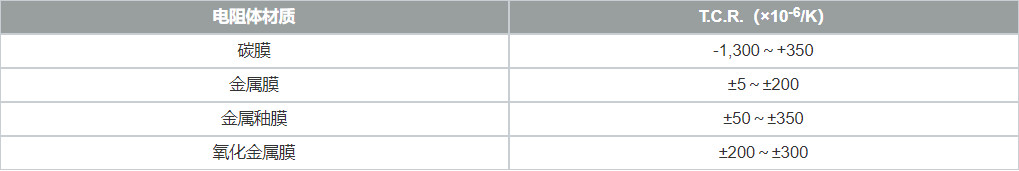

另外，電阻溫度系數（T.C.R.）并不表示電阻值相對于溫度呈直線變化。不同電阻體材質的T.C.R.的差別如下圖所示:
