用數字萬用表測試絕緣柵場效應管的好壞有兩種方法
(1)非在路測試

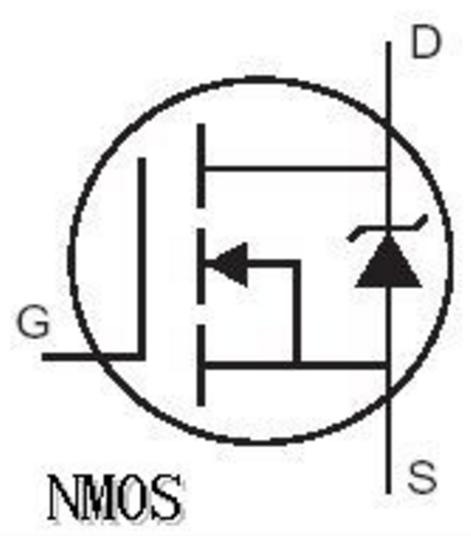

將數字萬用表撥在二極管擋，用紅表筆接“D”；黑表筆分別去測“G”和“S”，阻抗均應為“∞”（讀數顯示“1”不變）。若讀數不為1也不是O，則為漏電；若為“0”則已擊穿短路。然后交換表筆，即用黑表筆接“D”；紅表筆分別去測“G”和“S”。其中：當紅表筆測到“G”時，阻抗為“∞”；測到“S”時，讀數顯示為500Ω左右，說明被測管是N溝道MOS管，而且是好管。若阻抗低于該值很多，例如在300Ω左右則為性能不良，安裝在主板上會在通電后發燙，使用時間不長就會損壞。

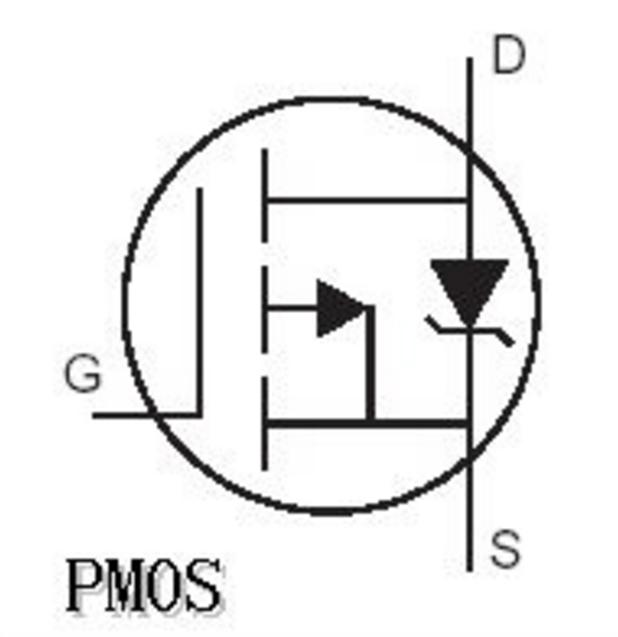

對于P溝道MOS管，只需調換兩個表筆，測試和判斷均同上述。
(2)在路測試
將數字萬用表撥在二極管擋，用兩只表筆去測量主板上的MOS管。用紅表筆接“D”；黑表筆分別去測“G”和“S”，其阻抗均從數百歐逐漸跳變至1kn以上不再變化（主板上的電容器充電所致）。然后交換兩只表筆，即用黑表筆接“D”；紅表筆分別去測“G”和“S”。當測到“G”時，讀數從數百歐逐漸跳變至1kΩ以上不再變化；測到“S”時，讀數先是從數歐逐漸跳變至500Ω左右不再變化（蜂鳴器～開始短暫的響一聲后就停止嗚叫）。這時，所測管即為N溝道MOS管，而且是好管。如果阻抗在300Ω左右則性能不良，將在使用過程中嚴重發燙，隨時有損壞的可能性。
對于P溝道MOS管，只需調換兩個表筆，測試和判斷均同上述。
