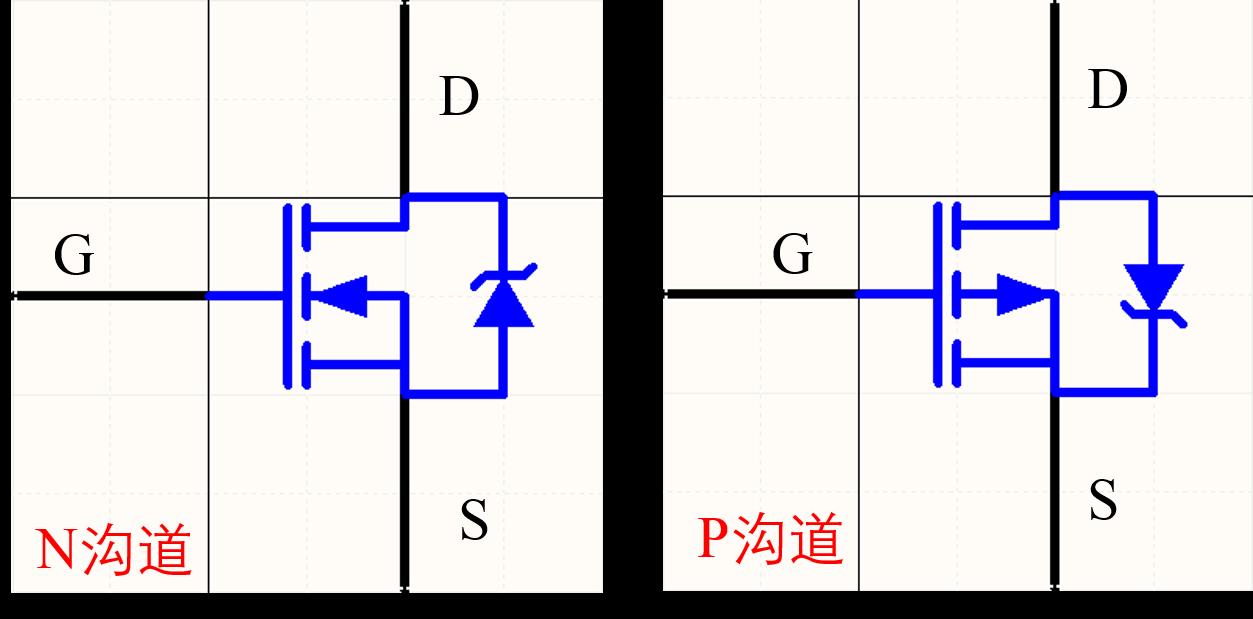

1、三個極的判定
柵極（G）：中間抽頭
源極（S）：兩條現相交
漏極（D）：?jiǎn)为?dú)引線
2、溝道判定
N溝道：箭頭指向G極。使用時，D極接輸入，S極接輸出。
P溝道：箭頭背向G極。使用時，S極接輸入，D極接輸出。
3、寄生二極管判定
N溝通：由S極指向D極
P溝道：由D極指向S極
一句話：不論N溝道還是P溝道，中間襯底的箭頭方向和寄生二極管的箭頭方向總是一致的。
不正確的連接方法，會導致寄生二極管導通，此時失去開關作用。
4、作用

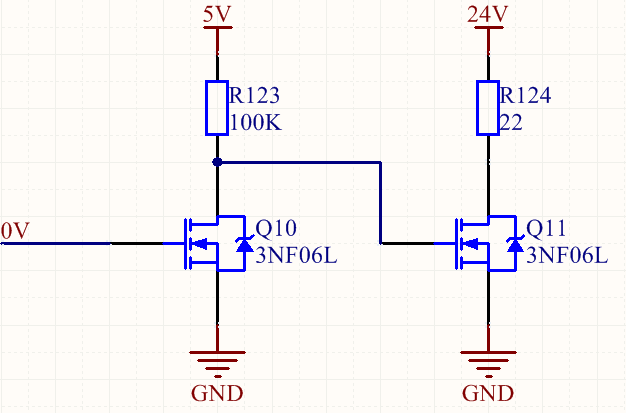

Q10的G極接0V不導通，則其D極電壓為5V，其與Q11G極相鏈接，Q11導通。

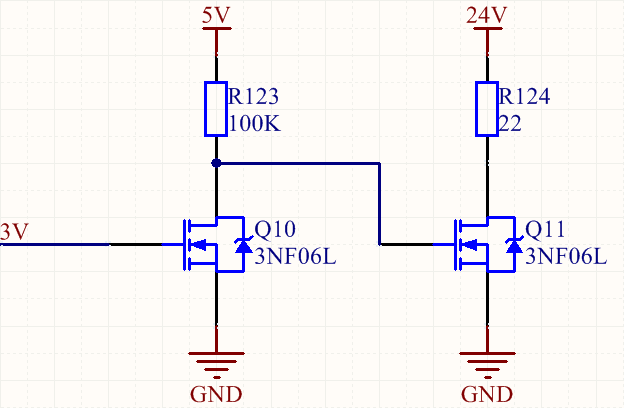

Q10的G極接3V導通，則其D極電壓為0V，其與Q11G極相鏈接，Q11不導通。

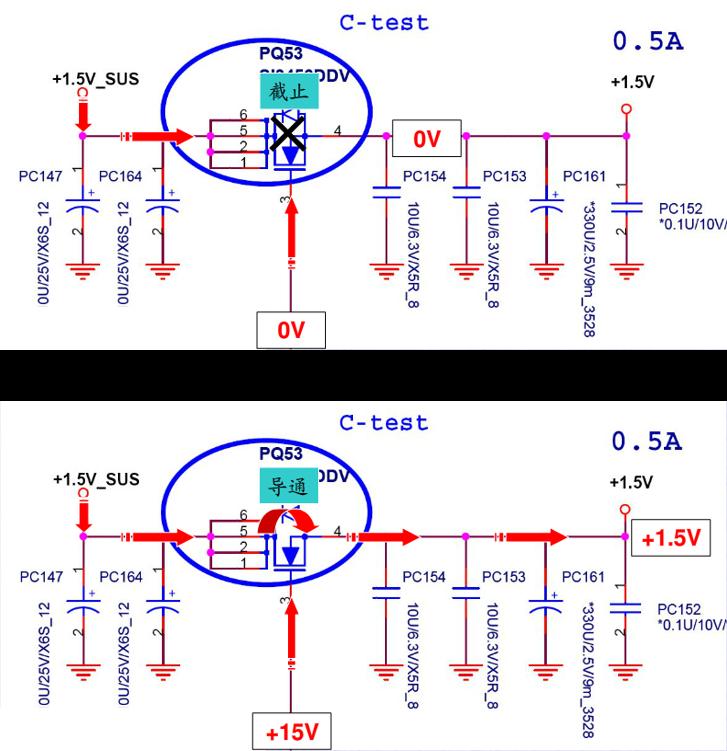

5、導通條件
N溝道：Ug>Us時導通，Ug=Us時截止。
P溝道：Ug<Us時導通，Ug=Us時截止。
導通電壓需要查看數據手冊，用作信號切換的，導通電壓在3V-5V即可，用做電源通斷的要在10V以上，而且應該保證其工作在飽和導通狀態。
