LM567為通用鎖相環電路音調譯碼器，當LM567的③腳輸入幅度≥25mV、頻率在其帶寬內的信號時，⑧腳由高電平變成低電平，②腳輸出經頻率/電壓變換的調制信號;如果在器件的②腳輸入音頻信號，則在⑤腳輸出受②腳輸入調制信號調制的調頻方波信號。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、解調、和遙控編、譯碼電路。如電力線載波通信，對講機亞音頻譯碼，遙控等。
1.技術指標
(1)可調寬帶從0%至14%;
(2)寬信號輸出與噪聲的高抑制;
(3)對假信號抗干擾;
(4)高穩定的中心頻率;
(5)中心頻率調節從0.01HZ到500KHZ;
(6)電源電壓5V至15V，推薦使用8V。
2.主要參數
(1)工作溫度范圍：0°C to +70°C
(2)SVHC(高度關注物質):No SVHC (18-Jun-2010)
(3)封裝類型：SOP
(4)電源電壓 最大：9V
(5)電源電壓 最小：4.75V
(6)表面安裝器件：表面安裝 帶座
(7)封裝形式：SOP
(8)最高頻率：500kHz
(9)電源電流：10mA
(10)輸入電壓 最大：9V
(11)輸出數：1
(12)輸出電壓 最大：1V
(13)輸出電流 最大：0.1A
(14)針腳數：8
3.引腳功能
①、②腳通常分別通過一電容器接地，形成輸出濾波網絡和環路單級低通濾波網絡。②腳所接電容決定鎖相環路的捕捉帶寬：電容值越大，環路帶寬越窄。①腳所接電容的容量應至少是②腳電容的2倍。
③腳是輸入端，要求輸入信號≥25mV。
④腳是電源正極
⑤、⑥腳外接的電阻和電容決定了內部壓控振蕩器的中心頻率f2，f2≈1/1.1RC。
⑦腳是電源地
⑧腳是邏輯輸出端，其內部是一個集電極開路的三極管，允許最大灌電流為100mA。
圖2 引腳排列圖
LM567的工作電壓為4.75～9V，工作頻率從直流到500kHz，靜態工作電流約8mA。
4.功能組成

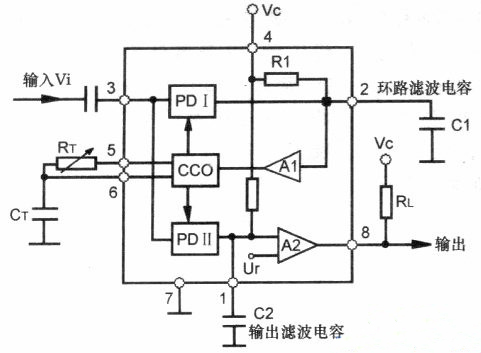

圖3 內部功能框圖
圖3所示為LM567的內部功能框圖，它由鑒相器(PDI)、直流放大器(Al)、電壓控制振蕩器(VCO)、正交鑒相器(PDⅡ)和對正交鑒相器輸出進行功率放大的輸出放大器(A2)組成。兩個鑒相器都用雙平衡模擬相乘電路，電流控制振蕩器由恒流源、充放電開關電路和兩個比較器組成。直流放大器是一個差動電路，輸出放大器則由差動電路和達林頓緩沖級構成。
信號由3腳輸入，環路濾波電容接在2腳，5、6兩腳所接的電阻RT與電容CT的參數決定LM567的中心工作頻率fo，fo=l.1/(RT×CT)。調整Rr，使中心頻率f0與超聲波的頻率相同。
輸入信號經PDI鑒相后的輸出經環路濾波電容C1濾波后的電壓，由Al放大后，控制VCO的振蕩頻率。只要輸入信號的有效值大于7mV，鑒相器的輸出就能使壓控振蕩器的振蕩頻率在fo±7%帶寬范圍內跟蹤輸入信號的頻率。如果輸入信號頻率在VCO的振蕩頻率范圍內時，環路將逐步達到鎖定狀態。正交鑒相器PDⅡ的輸出經過輸出濾波器電容C2濾波得到的平均電壓，加到輸出放大器A2輸入端，并與參考電壓Ur進行比較。平時輸出級是不導通的，即輸出高阻態。當PDⅡ的兩輸入信號頻率相同，環路達到鎖定狀態時。正交鑒相器輸出的電壓降低到小于Ur，A2導通，8腳輸出低電平。
