色環電阻是在電阻封裝上(即電阻表面)涂上一定顏色的色環，來代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的標準。色環電阻現在應用還是很廣泛的，如家用電器、電子儀表、電子設備中常常可以見到。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，因此下面將介紹其的識別方法：
1.識別方法
色環電阻的顏色值，通常黑色表示為0、棕色表示為1、紅色表示為2、橙色表示為3、黃色表示為4、綠色表示為5、藍色表示為6、紫色表示為7、灰色表示為8、白色表示為9、金色、銀色表示為表示誤差值。
色環電阻的第一條色環(通常靠近電阻端頭的)表示阻值的第一位數字、第二條色環表示阻值的第二位數字、第三條色環表示阻值的第三未數字、第四條色環表示阻值乘數的10的倍數、第五條色環：誤差。
2.識別順序
第一：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
第二：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：前面幾個環幾乎靠得近且等間距，最后一環離前一環相對較遠，據此可判定色環的排列順序。
第三：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×10000=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×1Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。
3.舉例說明
3.1五環電阻
首先，要知道哪個是第一位數;如下圖，顏色有五種，所以是五環。根據五環電阻的讀數表格，然后要知道哪個是第一色環，注意看區別，一邊四種顏色的距離靠得近，另一色環就離得遠一些;因此從左到右，就知道第一色環為黃色，依次為紫色，黑色，橙色，棕色。

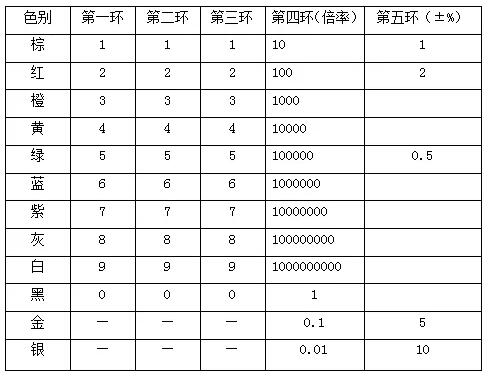

五環電阻讀數對照表
五環電阻讀數對照表
所以，黃色在第一環就是4，第二環紫色為7，第三環黑色是0，第四環就是乘積了10的3次方也就是1000，第五環是誤差了棕色為±1%。現在來計算阻值：470*1000=470KΩ，然后誤差是±1%，所以阻值的范圍是在465.3KΩ—474.7KΩ之間，其阻值都是正常的。
3.2四環電阻
首先，四環和五環的區別在于，少了一環為有效數學而已;其它的讀法差不多，按照四環電阻的讀數表格操作，第一位顏色是紅色，依次為紅色，黑色，金色。從左向右數，第一道色環表示阻值的最大一位數字，第二道色環表示阻值的第二位數字，第三道色環表示阻值倍乘的數，第四道色環表示阻值允許的偏差(精度)。
四環電阻讀數對照表
四環電阻讀數對照表
紅色在第一環就是2，第二環紅色為2，第三環黑色是乘積10的0次方也就是1，第四環是誤差了金色為±5%，現在來計算出來阻值是多少22*1=22Ω，然后誤差是±5%，所以阻值的范圍是在20.9Ω— 23.1Ω之間，其阻值都是正常的。
3.3六環電阻
就是指用六色環表示阻值的電阻，六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。只在有特定要求的場合下的電子產品才會使用，一般使用非常少。
以上就是色環電阻的識別方法介紹了。相信大家知道識別電阻色環的方式，才可以在使用的過程中短時間內判斷出電阻的色環，從而對電阻設備的性能狀況才會有所掌握，避免在使用過程中出現故障問題，導制無法進行正常工作。
