固態繼電器是繼電器的改進形式，固態繼電器由固態材料組成，其特性優于典型繼電器。繼電器用于自動切換電源，用于擺脫手動且難以處理的典型開關技術。固態繼電器是一種開關，它是一種非接觸式開關。固態繼電器的制造材料是固態元件，使用固態元件的優點在于固態元件可以用較小的控制信號來控制高負載電流。在固態繼電器中，由于繼電器中使用的固態元件的特性，不存在打火的可能性。可以輕松實現固態繼電器的關斷和導通狀態，同時還具有邏輯電路兼容，耐振耐機械沖擊，安裝位置無限制，具有良好的防潮防霉防腐蝕性能，在防爆和防止臭氧污染方面的性能也極佳，輸入功率小，靈敏度高，控制功率小等等優點，下面由小編來介紹一下固態繼電器的工作原理和優缺點吧。

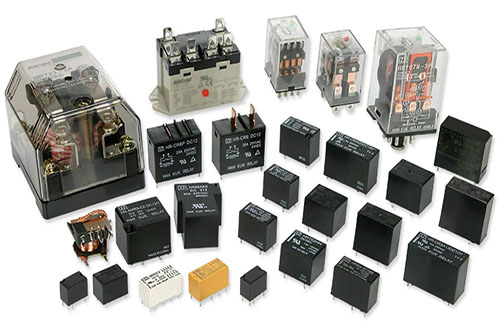

固態繼電器
1.定義
固態繼電器(也稱為SSR，SS繼電器，SSR繼電器或SSR開關)是一種集成的非接觸式電子開關設備，由集成電路(IC)和分立組件緊密組裝而成。它的功能與機電繼電器相同，但沒有移動部件，因此使用壽命更長，但它具有與機電繼電器本質上相同的功能。SSR由一個響應適當輸入(控制信號)的傳感器、一個將電源切換到負載電路的固態電子開關設備以及一個耦合機制組成，該耦合機制使控制信號能夠在沒有機械部件的情況下激活該開關。該繼電器可被設計為切換或者AC或直流負載。
封裝的固態繼電器使用功率半導體器件(如晶閘管和晶體管)來切換高達100安培左右的電流。與機電繼電器相比，固態繼電器具有更快的開關速度，并且沒有可磨損的物理觸點。固態繼電器的用戶必須考慮到SSR無法像機電繼電器那樣承受大的瞬時過載，以及它們較高的“導通”電阻。
2.結構
固態繼電器是四端子有源裝置，四個端子中的兩個是輸入控制端子，另外兩個端子是輸出控制端子。盡管SSR開關的類型和規格眾多，但它們的結構相似，并且主要由三部分組成(如圖1所示)：輸入電路(控制電路)，驅動電路和輸出電路(受控電路)。

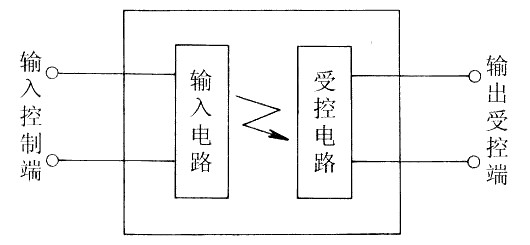

圖1 內部電路圖
2.1輸入電路
固態繼電器的輸入電路，也稱為控制電路，為輸入控制信號提供一個回路，使控制信號成為固態繼電器的觸發源。根據輸入電壓類型的不同，輸入電路可分為直流輸入電路，交流輸入電路和交流/直流輸入電路三種。
直流輸入電路可進一步分為電阻輸入電路和恒流輸入電路。
(1)電阻輸入電路。其輸入電流隨輸入電壓的增加而線性增加，反之亦然。如果控制信號具有固定的控制電壓，則應選擇電阻器輸入電路。
(2)恒流輸入電路。當恒流輸入電路的輸入電壓達到一定值時，電流不會隨著電壓的增加而明顯增加。此功能允許在相當寬的輸入電壓范圍內使用恒流輸入固態繼電器。例如，當控制信號的電壓變化范圍較大(例如3?32V)時，建議使用帶有恒流輸入電路的DC固態繼電器，以確保DC固態繼電器能夠可靠地工作，整個輸入電壓范圍。
這些輸入控制電路中的一些具有正邏輯和負邏輯控制，反相和其他功能，以及邏輯電路的兼容性。因此，固態繼電器可以很容易地連接到TTL電路(晶體管-晶體管邏輯電路)，CMOS電路(互補金屬氧化物半導體電路)，DTL電路(二極管-晶體管邏輯電路)和HTL電路(高閾值邏輯電路)。目前，DTL已逐漸被TTL取代，HTL已被CMOS取代。并且如果將脈寬調制信號(PWM)用作輸入信號，則交流負載電源的ON / OFF開關頻率應設置為小于10Hz，否則AC SSR的輸出電路的輸出開關率將無法保持與它。
2.2驅動電路
固態繼電器的驅動電路包括三部分：隔離耦合電路，功能電路和觸發電路。但是，根據固態繼電器的實際需要，可以僅包括這些部件中的一個/兩個。
(1)隔離耦合電路：固態繼電器的I / O電路(輸入/輸出電路)的隔離和耦合方法當前使用兩種方式，光耦合器電路和高頻變壓器電路。
a)光耦合器(也稱為光耦合器，光耦合器，光隔離器或光隔離器)與紅外LED(發光二極管)和光學傳感器不透明地包裝在一起，以實現“控制側”和“負載側”之間的隔離控制，因為“光束”與“光發射器”與“光傳感器”之間沒有電連接或物理連接。“源-傳感器”組合的類型通常包括：“ LED-光電晶體管”(光電晶體管耦合器)，“ LED-Triac”(光電三極管耦合器)和“ LED-光電二極管陣列”(光電二極管堆棧用于驅動一對) MOSFET或IGBT)。
b)高頻變壓器耦合電路使用高頻變壓器將輸入端的控制信號轉換為輸出端的驅動信號。詳細過程是，輸入控制信號產生一個自激高頻信號，該信號將通過變壓器鐵心傳輸?shù)阶儔浩鞔渭墸?jīng)過檢測/ 整流電路和邏輯電路處理后，該信號最終將變?yōu)轵?qū)動信號來驅動觸發電路。
(2)功能電路：該功能電路可以包括各種功能電路，例如檢測電路，整流器電路，過零電路，加速電路，保護電路，顯示電路等。
(3)觸發電路：該觸發電路用于提供一個觸發信號到輸出電路。
2.3輸出電路
固態繼電器的輸出電路由觸發信號控制，以實現負載電源的開/關切換。主要由輸出組件(芯片)和吸收環路(用作瞬態抑制器)組成，有時還包括反饋電路。到目前為止，固態繼電器的輸出組件主要包括： 雙極結型晶體管(Bipolar Transistor或BJT，分為PNP和NPN兩種類型)，晶閘管(硅控整流器或SCR)，三端雙向可控硅(雙向三極管，雙向晶閘管，雙向可控整流器(BCR)，金屬氧化物半導體場效應晶體管(MOSFET)，絕緣柵雙極晶體管(IGBT)，碳化硅MOSFET(SIC MOSFET)，一種寬帶隙 工業級最高工作結溫為200°C，功耗低，尺寸緊湊的晶體管等)。
固態繼電器的輸出電路可分為三種：直流輸出電路，交流輸出電路和交流/直流輸出電路。DC輸出電路通常使用雙極性組件(例如IGBT或MOSFET)作為輸出組件，而AC輸出電路通常使用兩個晶閘管或一個Triac作為輸出組件。
3.工作原理
固態繼電器的工作原理可以通過將固態繼電器分為兩類來理解。一種是交流固態繼電器，另一種是直流固態繼電器。它由一個輸入和輸出端子組成。繼電器的輸入和輸出連接到指定的端子。當特定的控制信號提供給固態繼電器的輸入端時，輸出端的ON和OFF功能會相應地執行，并在獲得該功能后打開繼電器的開關功能。借助固態繼電器中的耦合電路，在繼電器的輸入和輸出之間形成通道。對于直流固態繼電器，沒有緩沖電路和過零控制電路。固態繼電器的開關采用一個較大值的晶體管。
圖2 工作原理圖
操作時，只需在A&B上放置一定的控制信號，即可控制C、D之間的通斷狀態，進而實現切換功能。耦合電路的作用是為A、B輸入的控制信號提供輸入和輸出端之間的通道，但切斷輸入和輸出之間的電氣連接，防止輸出影響輸入。
耦合電路中使用的元件為“光耦合器”，具有動作靈敏度好、響應速度快、輸入/輸出絕緣(耐壓)水平高等特點。輸入端的負載是一個發光二極管，這使得SSR輸入很容易匹配輸入信號電平。使用中可直接接電腦輸出接口，即由“1”和“0”的邏輯電平控制。
觸發電路的功能是產生所需的觸發信號來驅動開關電路工作。但是如果沒有專門的控制電路，開關電路會產生RFI(射頻干擾)并以高次諧波或尖峰的形式污染電網，因此為此設置了過零控制電路。過零是指當放置控制信號和交流電壓過零時，SSR處于導通狀態;關閉控制信號后，SSR直到交流電流處于正半周和負半周的結點(零電位)時才處于關斷狀態。
這種設計防止了高次諧波的干擾和電網的污染。緩沖電路設計用于防止電源的浪涌和尖峰(電壓)對開關元件三端雙向可控硅開關元件的沖擊和干擾。通常使用RC串聯緩沖電路或非線性電阻(MOV)。與交流固態繼電器相比，直流固態繼電器內部沒有過零控制電路和緩沖電路，開關元件通常采用大功率晶體管。此外，其他工作原理相同。
4.固態繼電器與機械繼電器相比
4.1優點
固態繼電器對比機電繼電器，大多數相對優勢對于所有固態設備都是通用的。
本質上比類似規格的機械繼電器更小、更薄，允許更緊密的包裝。(如果需要，可以具有相同的“外殼”外形以實現互換性。)
完全靜音操作。
SSR的開關速度比機電繼電器快;典型光耦合SSR的開關時間取決于打開和關閉LED所需的時間——在微秒到毫秒的數量級。
延長使用壽命，即使它被多次激活，因為沒有可磨損的移動部件，也沒有接觸點或積碳。
無論使用量如何，輸出電阻都保持恒定。
干凈、無反彈的操作。
無火花，使其可用于爆炸性環境，在這種環境中，開關過程中不產生火花至關重要。
對存儲和操作環境因素(如機械沖擊、振動、濕度和外部磁場)的敏感度要低得多。
4.2缺點
半導體而非機械觸點的電壓/電流特性：
關閉時，更高的電阻(產生熱量)和增加的電噪聲
開路時，電阻較低，反向漏電流(通常為μA范圍)
電壓/電流特性不是線性的(不是純電阻)，在一定程度上扭曲了開關波形。機電繼電器在激活時具有相關機械開關的低歐姆(線性)電阻，而在打開時氣隙和絕緣材料具有極高的電阻。
某些類型具有極性敏感輸出電路。機電繼電器不受極性影響。
由于電壓瞬變而導致虛假開關的可能性(由于開關速度比機械繼電器快得多)
柵極充電電路所需的隔離偏置電源
由于體二極管的存在，更高的瞬態反向恢復時間(Trr)
其輸出端傾向于“短路”失敗，而機電繼電器觸點傾向于“斷開”失敗。
5.關于固態繼電器的相關問題
5.1固態繼電器有什么用?
固態繼電器(SSR)是一種電氣開關，可用于使用另一個電氣輸入來打開和關閉設備。與機電繼電器(EMR)不同，SSR使用半導體開關和光電子學，而不是磁性和移動觸點。
5.2固態繼電器可以失效關閉嗎?
歐姆龍不斷努力提高質量和可靠性。然而SSR使用半導體，并且半導體通常可能會出現故障或失效。短路故障是主要的故障模式，可能導致無法關閉負載。
5.3固態繼電器會變熱嗎?
固態繼電器(SSR)太熱而無法觸摸。雖然在額定范圍內流過最大電流時，SSR的溫度達到80至100度左右，但并無異常。但是要特別注意熱量損失。
5.4固態繼電器有多快?
由于繼電器不必為線圈通電并物理打開和關閉觸點，因此它實際上比EMR消耗的功率少75%。這也意味著繼電器以更快的速度切換。EMR平均在5-15毫秒之間切換和穩定，而SSR平均在.5-1ms。
5.5固態繼電器會發出咔嗒聲嗎?
機電繼電器內的物理組件通常會發出“咔嗒”聲，這在某些情況下實際上很有用，但它可能會導致內部電弧放電并需要相對大量的時間來移動。固態繼電器可能就是半導體行業的典型代表。
5.6固態繼電器怎么測好壞?
連接負載和電源，在輸入ON和OFF的情況下檢查負載端子的電壓。SSR關閉時，輸出電壓將接近負載電源電壓。隨著SSR開啟，電壓將下降到大約1V。
5.7固態繼電器有常開和常閉嗎?
固態繼電器具有直流或交流控制。大多數固態繼電器都有一個常開輸出——也就是說，在沒有控制信號的情況下，繼電器輸出是不導通的。某些特定類型的固態繼電器具有常閉輸出，因此在沒有控制信號的情況下繼電器輸出會導通。
5.8固態繼電器開關頻率是多少?
固態繼電器每秒最多可切換120次，比任何機電繼電器快得多。當用于加熱應用時，快速循環可以通過減少熱應力來顯著提高加熱器的壽命。SSR允許通過超靈敏的輸入電源切換大負載。
結語
以上就是固態繼電器工作原理和優缺點的介紹了。固態繼電器與電磁繼電器相比具有可靠性高、無觸點、無火花、壽命長、開關速度快、抗干擾能力強、體積小等優點。廣泛應用于數控機床、遠程控制系統、工業自動化設備、化工、醫療設備、安防系統等領域。固態繼電器最常見的應用是交流負載的負載切換。許多家用電路都有用于交流負載切換的固態繼電器。固態繼電器與功率控制有不同的應用，另外，不同的固態繼電器用于加熱器控制。
