中間繼電器是一種通過控制電磁線圈的通斷，將一個輸入信號變成多個輸出信號或?qū)⑿盘?hào)放大(即增大觸頭容量)的繼電器。中間繼電器是用來轉換控制信號的中間元件，其輸入信號為線圈的通電或斷電信號，輸出信號為觸頭的動作。它的觸頭數量較多，觸頭容量較大，各觸頭的額定電流相同。下面將介紹其的結構與工作原理：

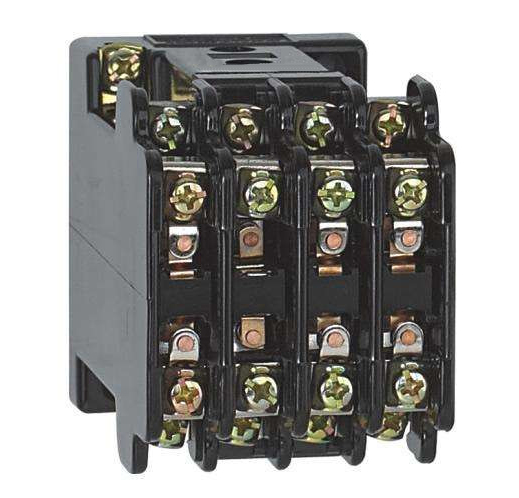

中間繼電器
1.結構
中間繼電器的結構與小容量直動式交流低壓接觸器相似，也是由電磁系統和觸頭系統組成，不同的是中間繼電器的觸頭容量較小(其額定電流一般為5A)，各觸頭的額定電流相同，無主、輔觸頭之分，其結構如下圖所示。主要由固定芯、動芯、彈簧、動觸頭、靜觸頭、線圈、接線端子和外殼組成。

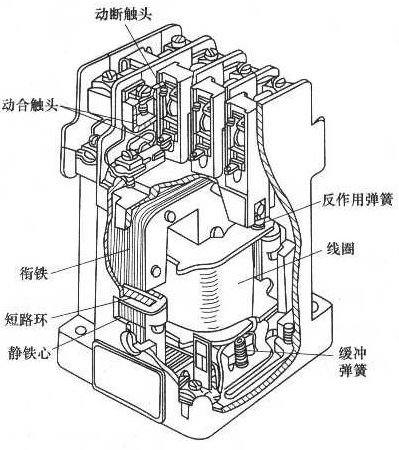

中間繼電器的結構圖
2.工作原理
中間繼電器的線圈裝在u形的導磁體上，導磁體上面有一個銜鐵，導磁體兩側裝有兩排觸點單片，在非動狀態下將銜鐵向上托起，使銜鐵與導磁體之間保持一定的間隙，當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，便完成了信號的傳遞。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
以上就是中間繼電器的結構與工作原理介紹了。中間繼電器的種類很多，而且除了專門的中間繼電器外，額定電流較小的接觸器(5A)也常被用作中間繼電器。將多個中間繼電 器組合起來，還能構成各種邏輯運算與計數功能的線路。
