二極管的開關過程
二極管的單向?qū)ㄐ浴⒋笥谀畴妷壕蛯?dǎo)通等基本特性我們非常熟悉，但是隨著工作的深入會發現僅知道這些是不夠的，特別是大功率設備或者面臨EMI的問題時。
所以我們需要對二極管有個更深入的認識，今天就著重講述二極管的開關過程（也叫二極管的動態特性）及其帶來的影響。
任何開關器件的狀態切換并不是一蹴而就的，在這切換的期間發生了什么是工程師值得注意的地方。因?yàn)榻Y(jié)電容的存在，二極管在零偏置、正向?qū)?、反向截止這三個狀態之間切換時，會有一個過渡。
開通（零偏置轉換為正向?qū)ǎ?/div>
二極管的開通并不是說其正向壓降大于某個電壓（比如0.7V）就直接導通，且之后正向壓降就是0.7V了。
實際上應該是當其正向壓降從零開始增大到一個過沖電壓VFP后才逐漸趨于一個穩定的電壓（如2V），這期間正向電流不斷增大。把這段時間叫做正向恢復時間 tfr。
如下圖-1如示：

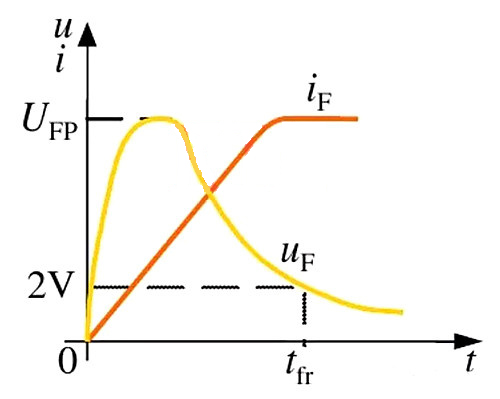

圖-1：零偏置轉換為正向?qū)?/div>
也就是說二極管的導通瞬間會產生一個正向尖峰電壓，且要大于穩態電壓UF。而這個過沖電壓，隨di/dt的增大而增大。
關斷（正向?qū)ㄞD(zhuǎn)換為反向截止）
當給二極管施加一個反向電壓時并不能使之馬上阻斷，而是需要一定的時間。在這段時間里會有電壓和電流的過沖。而這段時間就是我們常說的反向恢復時間 trr。
如下圖-2：

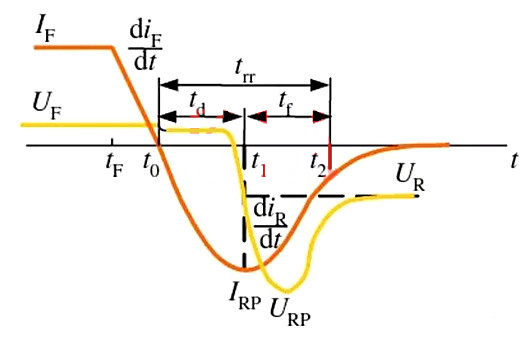

圖-2：正向?qū)ㄞD(zhuǎn)換為反向截止
tF時刻，二極管的外加電壓發生改變；
t0時刻，正向電流下降到為零，但是二極管還不能恢復到阻斷的狀態；
t1時刻，反向電流達到最大IRP，隨后反向過沖電壓也達到最大URP。反向電流隨后迅速下降，可以看到這段曲線與電容的放電曲線類似，事實上，它也正表示了結電容放電復位的過程。
t2時刻，電流幾乎不再變化，二極管恢復對反向電壓的阻斷能力。
以上這些有什么用？
二極管開關瞬間存在損耗。在二極管開通和關斷的瞬間，電流和電壓相乘并不為零，所以存在開關損耗。
這與MOSFET作為硬開關時的開關波形類似。所以在大功率和高頻（開關次數多）的場合下這個損耗更甚，不能忽視。
二極管開關瞬間帶來EMI問題?？梢钥吹蕉O管在開關瞬間會產生過沖電壓和尖峰電流，這樣高的dv/dt和di/dt 必然會引發EMI問題。
通常反向恢復電流的尖峰與EMI中的傳導相關，所以我們經常在小功率的場合里會在二極管的兩端并聯RC以吸收這個尖峰。
還有，尖峰電流過后可能還會伴隨著一段時間的震蕩，這個震蕩與EMI中的輻射相關，所以有時候我們會在二極管上套一個磁環。
所以，為了避免這些問題，有時我們會選用快恢復二極管或者肖特基二極管，它們的恢復時間很短。
順便說一下，正向恢復時間遠小于反向恢復時間，所以我們?cè)诙O管的器件手冊上通?？吹讲坏疥P(guān)于正向恢復時間的參數。
二極管中的結電容CT不可忽略，當其與電路中的寄生電感結合時會產生諧波頻率，引發EMI問題。
