蜂鳴器解析
蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。
蜂鳴器的用途/作用
蜂鳴器是一種能將音頻信號轉化為聲音信號的發音器件，在家用電器上，在銀行、公安的報警系統中，在電子玩具、游戲機中都得到普遍應用。
蜂鳴器主要用于提示或報警，根據設計和用途的不同，能發出音樂聲、汽笛聲、蜂鳴聲、警報聲、電鈴聲等各種不同的聲音。
洗衣機中應用的蜂鳴器多發出蜂鳴聲，提示用戶操作進程。在燃器具中應用的蜂嗚器多是發出警報聲，向用戶發出燃器具在干燒的警告。
作為門鈴應用的蜂鳴器多發出“叮咚”聲或音樂聲，提示有客人來訪。在公安、銀行、家庭警戒區安裝的蜂鳴器多發報警聲，若有人進入警戒區，在傳感控制作用下，蜂鳴器就會發出報警聲。在工廠、學校應用的蜂鳴器，多發出電鈴聲。
蜂鳴器驅動電路圖解
典型的蜂鳴器驅動電路，蜂鳴器驅動電路一般包含：一個三極管、一個蜂鳴器、一個續流二極管、一個濾波電容。

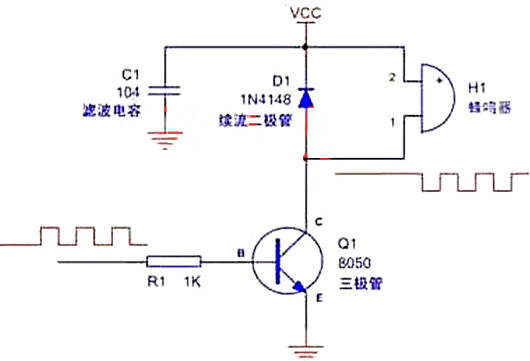

蜂鳴器驅動電路圖一
1、蜂鳴器：發聲元件，在其兩端施加直流電壓（有源蜂鳴器）或者方波（無源蜂鳴器）就可以發聲，其主要參數是外形尺寸、發聲方向、工作電壓、工作頻率、工作電流、驅動方式（直流方波）等。這些都需要根據需要進行選擇。
2、續流二極管：蜂鳴器本質上是一個感性元件，其電流不能瞬變，因此必須有一個續流二極管提供續流。否則，在蜂鳴器兩端會產生幾十伏的尖峰電壓，可能損壞三極管，并干擾整個電路系統的其他部分。
3、濾波電容： 作用是濾波，濾除蜂鳴器電流對其他部分的影響，也可以改善電源的交流阻抗，如果可能，最好是再并聯一個220uF的電解電容。
4、三極管：起開關作用，其基極的高電平使三極管飽和導通，使蜂鳴器發聲;而基極低電平則使三極管關閉，蜂鳴器停止發聲。

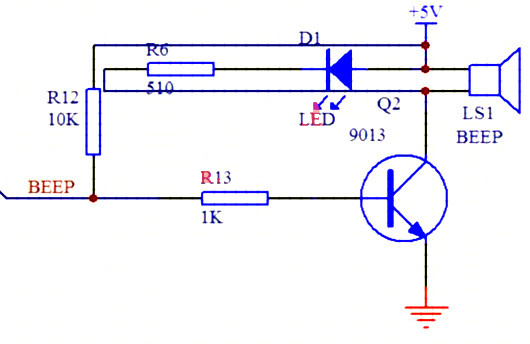

蜂鳴器驅動電路圖二
電阻R12是單片機一個引腳的，上拉電阻，由于單片機輸出電流小，固添加，上拉電阻增大引腳的電流驅動能力。
R13接在三極管的基極和IO口之間，起到的作用是保護I0口電壓過大被燒毀。R6電阻的作用是保護led發光二極管。
三極管9013起到開關作用，其基極的高電平使三極管飽和導通，是蜂鳴器發出報警聲音。而基極低電平則使三極管關閉，蜂鳴器停止發生。

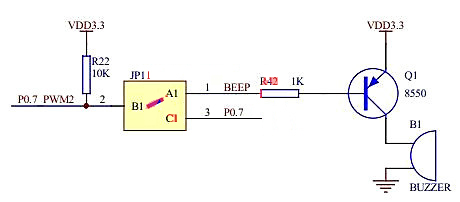

蜂鳴器驅動電路圖三
8550驅動蜂鳴器電路分析
如上圖所示，因GPIO口輸出電流有限，而蜂鳴器在蜂鳴時需要較大的電流，GPIO輸出口無法滿足要求。而8550最大可提供1A的輸出電流，足以驅動蜂鳴器。所以，我們用GPIO口來控制8550的導通與截止，從而來控制蜂鳴器。
當向P0.7寫入邏輯1時，P0.7輸出高電平（+3.3V），8550的基極電流為0，此時Q1處于截止狀態，電源不能加到蜂鳴器的正極上，蜂鳴器不能蜂鳴；
當向P0.7寫入邏輯0時，P0.7輸入低電平（0V），8550的發射極和基極之間產生電流，此時Q1導通，蜂鳴器開始蜂鳴。
注意：三極管飽和導通的條件：在電路中ce兩端電壓接近0V且小于eb電壓。
