區別貼片電容、貼片電阻和貼片電感
貼片電容、貼片電阻、貼片電感的使用量在電子元器件行業中占據75%以上,也是現目前漲價尤為嚴重的貼片電子元件。以下淺談他們?nèi)唛g的區別。隨著電子元器件的快速發展，導致各種常見的貼片電阻元器件也越來越小，給我們分辨也就變得越來越難。
先來看看貼片電感和貼片電容的區分：

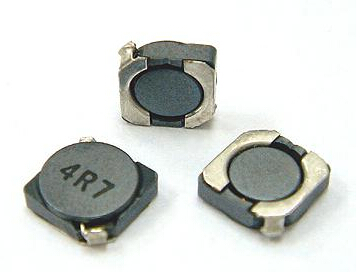

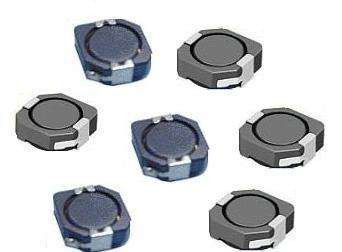

(1)看顏色(黑色)——一般黑色都是貼片電感。貼片電容只有勇于精密設備中的貼片鉭電容才是黑色的，其他普通貼片電容基本都不是黑色的。
(2)看型號標碼——貼片電感以L開頭，貼片電容以C開頭。從外形是圓形初步判斷應為電感，測量兩端電阻為零點幾歐，則為電感。
(3)檢測——貼片電感一般阻值小，更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。
(4)看內部結構——找來相同的元器件可以剖開元器件看內部結構，具有線圈結構的為貼片電感。
貼片電感和貼片電阻主要根據外形和測量電阻數值來區分。電感的外形有多邊形狀，而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形，特別是圓形時，一般認定為電感。而電感的電阻值比較小，電阻的電阻值相對大些。
貼片電容和貼片電阻主要是看顏色，標志和測量。貼片電容多為灰色、青灰色、黃色，通常為比硬紙殼稍淺的黃色。
有的貼片電容上沒有印字，主要是其經過高溫?zé)Y(jié)而成，導致無法在其表面印字。貼片電容在電路中的符號為“C”，貼片電阻的符號為“R”。
一般貼片電容的阻值很大，而貼片電阻相對較小。貼片電容具有充放電現象，而貼片電阻沒有。
貼片電容、電阻、電感從外觀區別
貼片電容上面沒有印字，這是和他的制作工藝有關（貼片電容是經過高溫?zé)Y(jié)面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）
貼片電容:一般為黃色表面無數字值
貼片電感：黑色表面無數字值
貼片電阻：黑色表面有阻值
貼片電容的正負極區分技巧
貼片電容的正負極區分和測量電容上面有標志的黑塊為負極。當我們不知道貼片電容的正負極時，可以用萬用表來測量。
在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。
貼片電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。貼片電容兩極之間的電阻叫做絕緣電阻或漏電電阻。
只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，貼片電容的漏電流才?。╇娮璐螅?/div>
然后將貼片電容放電（兩根引線碰一下），然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左（或阻值大）的那次，黑表筆接的就是貼片電容的正極。
反之，則貼片電阻的漏電流增加（漏電阻減小）。
這樣，我們先假定某極為“+”極，萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度（表針靠左阻值大），對于數字萬用表來說可以直接讀出讀數。
