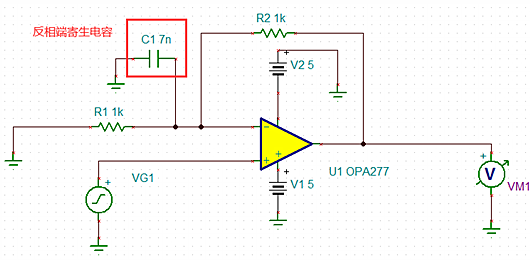

電路：信號頻率10KHz,幅值1 v，反相端寄生電7 nf

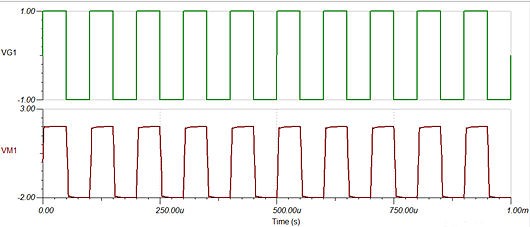

上述電路是會產生振鈴的

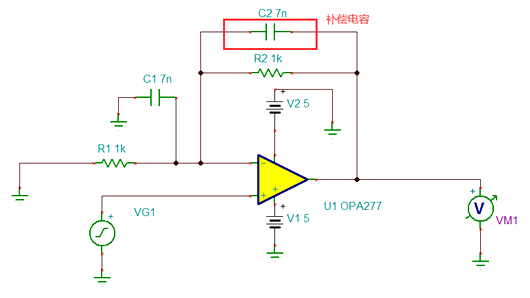

加入補償環節：在反饋電阻R2上并聯一個電容就可以達到補償的作用，
說明： R2和C1構成了一個低通濾波環節，使相位滯后，兒而我們在R2上并聯一個電容C2,C2和R1構成一個高通濾波器，使相位超前，已達到相位補償的作用。
看圖:
看補償后的輸出波形：振鈴基本消失。
