變頻器應用電路,變頻器輔助電源電路圖介紹
變頻器是通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。
變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元、微處理單元等組成。
變頻器的作用：
1、調整電機的功率，實現電機的變速運行，達到省電的目的。
2、降低電力線路中電壓的波動，避免一旦電壓發生異常而導致設備的跳閘或者出現異常運行的現象。
3、減少對電網的沖擊，從而有效地減少無功損耗，增加電網的有效功率。
4、減少機械中傳動部件之間的磨損，在一定程度上也降低成本，提高系統穩定性。
5、配合其他的控制設備，實現集中監視和實時控制，解決了很多系統兼容性的麻煩。
變頻器輔助電源電路

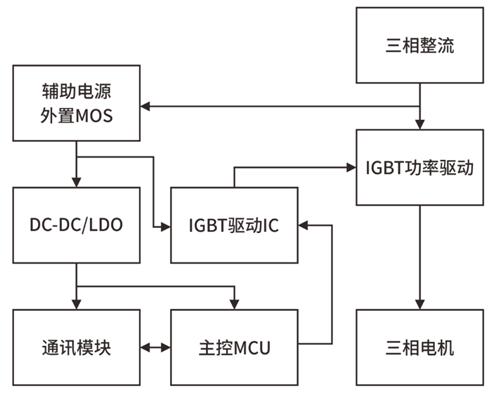

AC380V變頻器應用框圖，主要包括輸入AC380V三相整流、三相逆變IGBT功率驅動、輔助電源等部分；其中輔助電源主要經過DC高壓降壓后為IGBT驅動IC、主控MCU、通訊模塊芯片等供電。

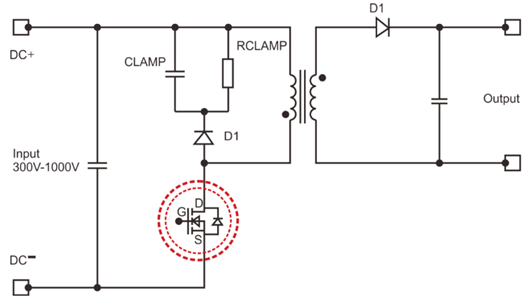

變頻器常用反激式輔助電源設計，其應用框圖如下圖所示，因輔助電源是取AC380V整流后的高壓輸入，而整流濾波后電壓在550V左右，故一般需要用到高壓MOS設計。針對變頻器的輔助電源部分推薦使用KIA半導體超高壓MOS系列。
