三極管又分NPN型三極管和PNP型三極管。
常用NPN三極管為3904，PNP三極管為3906。
NPN:
NPN三極管的基極為高電平時三極管導通。
PNP:
PNP三極管的基極為低電平時三極管導通。

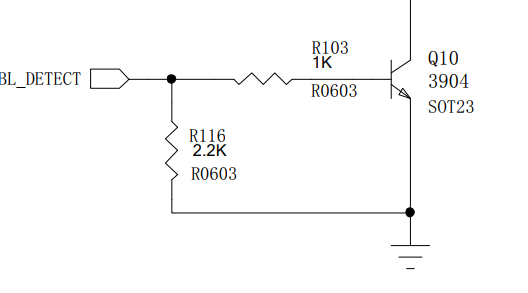

三極管BE端并聯電阻的作用：
三極管B-E間電阻不是限流更不是分壓，但截止則是相對的，因?yàn)?b-e間有漏電流，而且，作為單片機的I/O口，其“0”狀態也不完全是“0V”的(對地有一個MOS管的壓降)，這就有可能導致輸出三極管截止不良(關不斷)，通過B-E間并一電阻可以讓B極電壓等與E級電壓，從而讓三極管可靠地截止，提高可靠性。
