在電子電路設計中，MOS管驅動電阻的選擇對于確保 MOSFET 穩定、準確地開關至關重要，直接影響系統效率和器件使用壽命。針對不同應用場景，本文將詳細闡述驅動電阻的計算方法和參數優化建議，幫助設計人員找到實際電路中的最佳電阻值。
一、驅動電阻的作用分析
驅動電阻在 MOSFET 驅動電路中主要發揮以下兩個關鍵作用：
抑制振蕩并提供阻尼 ：當 MOS 管導通時，驅動電阻通過減小電流變化量來減少振蕩。在高頻開關條件下，若阻尼不足，MOSFET 開關過程可能會產生過多的電流尖峰，導致系統不穩定甚至損壞。驅動電阻能夠有效抑制這些振蕩，確保開關過程平滑穩定。
防止誤導通 ：當 MOSFET 關斷時，由于 dV/dt 效應，可能會發生誤導通現象。驅動電阻可以控制 dV/dt 的峰值，降低誤導通的風險，從而增強電路的可靠性，避免因誤導通引發的電路故障。
二、計算驅動電阻下限
為防止 MOSFET 在導通時產生高頻振蕩，驅動電阻必須提供足夠的阻尼。具體計算步驟如下：
確定寄生電容 Cgs ：Cgs 是 MOSFET 柵極源極電容，其電容值通常會在 MOS 管的數據表中列出。
估算驅動電路的感抗 Lk ：Lk 包括引腳內的電感、PCB 走線和芯片的電感，通常約為 10nH。
計算驅動電阻的下限 ：使用公式 Rg ≥ sqrt(Lk/Cgs) 來確保振蕩完全衰減，通常要求阻尼比大于 1。計算得到的 Rg 是下限值，必須足夠大以避免系統不穩定振蕩。在實際設計中，一般會先計算出大概的范圍，然后通過實驗來確認驅動電流的穩定性。
三、計算驅動電阻上限
MOSFET 關斷時，若漏源電壓變化率為 dV/dt，可能會出現誤開通。為避免這種現象，需要進行以下計算：
檢查寄生電容 Cgd 和閾值電壓 Vth ：Cgd 為柵漏電容，Vth 為 MOSFET 的閾值電壓，這些詳細參數通常可以在數據表中找到。
計算電流值 igd ：根據公式 i = CdV/dt 計算 Cgd 產生的電流。
計算直流電壓 ：使用公式 Vgoff = Igd × Rg 驗證電壓是否超過閾值電壓 Vth，否則可能會導致意外開啟。在實際應用中，電阻值不宜過大，以免在電源關斷時 MOSFET 重新導通。
四、驅動電阻的選擇建議
MOSFET 的驅動電阻值通常在 5 至 100 歐姆之間。在此范圍內選擇最佳電阻值時，需要綜合考慮以下因素：
控制開關損耗 ：驅動電阻應盡可能小，因為較大的驅動電阻會增加開關時間，從而增加損耗。在確保足夠阻尼的前提下，應盡量降低開關損耗，以提高系統效率。
系統穩定性 ：過小的電阻可能引起電流浪涌和振蕩，影響系統穩定性。因此，在選擇電阻值時，必須確保其能夠有效抑制振蕩，避免系統出現不穩定現象。
應用場景適配 ：對于高頻應用，建議選擇較小的驅動電阻以減少開關損耗；而對于大電流應用，則可選擇較大的驅動電阻，以確保高速開關時 MOSFET 的穩定性，防止因電流變化過快引發的問題。
五、實際應用中的調試和選型
在實際電路設計中，除了理論計算外，還需要考慮電路板布局、布線電感等因素對驅動電阻的影響。選擇驅動電阻時，應充分考慮這些實際因素。雖然可以使用公式計算出初步的電阻值，但推薦在實驗條件下測量實際驅動電流和柵極電壓波形。通過觀察電流是否穩定以及是否存在過度振蕩等現象，來確認適當?shù)碾娮柚担瑥亩_保電路的實際性能與預期設計相符。
綜上所述，MOSFET 驅動電阻的選擇對于開關平滑度、系統穩定性和整體效率都有著至關重要的影響。通過合理的計算方法結合實際調試，設計人員可以優化不同應用環境下的驅動電阻選擇，進而提高 MOSFET 性能和驅動器可靠性，從而有效提升整體系統性能，滿足各種電子設備對高效、穩定電路的需求。

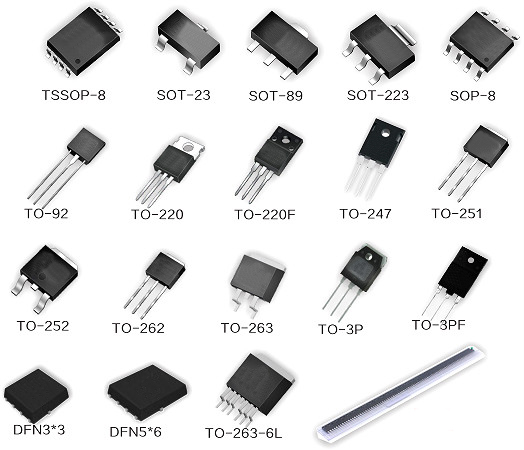

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
