一、光控開關電路簡介
光控開關電路是一種依據光線變化實現電路自動開閉的裝置。其核心元件是光敏電阻，當光照強度改變時，光敏電阻的阻值相應變化，進而控制電路的通斷。該電路廣泛適用于街道、宿舍走廊等公共場所的照明燈具控制，可實現日熄夜亮的功能，有效節約用電。
二、MOS 管光控電路設計
（一）所需組件
制作基于 MOSFET 的光控開關，主要需要以下元件：IRFZ44N MOSFET、光敏電阻（LDR）、4.5MΩ 電阻、12V LED 燈帶作為負載以及 9V 電池用于供電。
（二）電路連接方式
IRFZ44N MOSFET 的漏極端子與 LED 的負極端子相連。
4.5MΩ 電阻的負極端子接至 MOSFET 的源極端子，正極端子連接到 LED 的正極端子。
LDR 的正極端子連接到 MOSFET 的柵極端子，負極端子連接到 MOSFET 的源極端子。
電阻器的一端連接到電池的正極，柵極端則連接到電池的負極或 GND。
（三）工作原理
光照充足時（白天） ：光敏電阻 LDR 受到較強光照，其阻值降低。此時，MOSFET 的柵極電壓較低，MOSFET 處于截止?fàn)顟B(tài)，LED 電路斷開，LED 不發光。
光照較弱時（夜晚） ：光敏電阻 LDR 阻值增大，MOSFET 的柵極電壓升高，MOSFET 導通，LED 電路形成閉合回路，LED 發光。通過這種方式，光控開關自動控制 LED 的亮滅，實現夜亮日熄的功能。
三、光控開關電路拓展應用

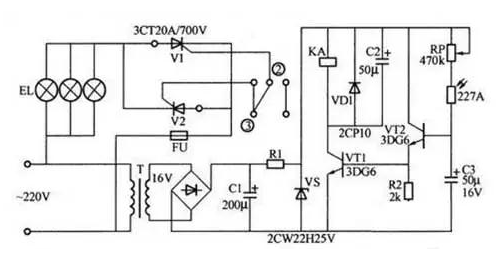

以下是一個稍復雜的光控開關電路原理圖，其主要特點是白天有光照時燈泡不亮，夜晚黯淡無光時電路自動通電，燈泡亮起。
（一）電路組成及工作原理
白天狀態 ：在較強光照下，光導管 227A（一種光敏電阻）兩端阻值很小，約 20 - 50kΩ。晶體管 VT2 獲得基極電流而導通，VT1 從 R2 上得到正偏電壓也導通，繼電器線圈 KA 得電。繼電器的常閉觸點 ②、③ 斷開，兩只晶閘管 V1 和 V2 沒有觸發信號而不導通，因而燈泡 EL 不亮。
夜晚狀態 ：夜幕降臨時，隨著光照強度下降，光導管 227A 的阻值不斷增加，最終可達 1MΩ 左右。VT1 因基極電流太小而截止，VT1 也相應截止，繼電器 KA 失電釋放，常閉觸點 ②、③ 閉合，晶閘管 V1、V2 因其兩控制相連而處于雙向?qū)顟B(tài)，電源被接通，照明燈亮。
電容器作用 ：電容器 C3 用于防止夜間瞬時強光干擾引起照明燈熄滅。而當光亮強度在臨界點附近緩慢變化時，易引起繼電器顫動而使燈光閃動，C2 可以過濾掉脈沖電流，避免照明燈閃亮。
四、光敏電阻特性對電路影響
光敏電阻是一種基于光電導效應的可變電阻器。它通常由高阻半導體材料制成，當入射光具有足夠高的頻率時，半導體吸收光子獲得足夠能量，使束縛電子移動到導帶中，從而降低電阻。光敏電阻的光敏度會隨周圍溫度變化而波動，且通常存在 10 毫秒或以下的延遲，即從光暴露到電阻下降之間存在延遲。在實際應用中，這些特性需要被充分考慮，以確保光控開關電路的穩定性和可靠性。
光控開關電路以其獨特的光線控制功能，在眾多自動照明控制場景中發揮著重要作用。通過合理選擇元件、設計電路，可以滿足不同場景下的照明需求，同時實現節能目標。
