mos管上拉電阻與下拉電阻區別詳解
在電子電路設計領域，上拉電阻與下拉電阻是兩種基礎卻極為關鍵的元件，它們在電路中扮演著至關重要的角色，主要作用是將不確定的電平信號固定為穩定的高電平或低電平，確保電路的穩定運行。
在電子電路設計領域，上拉電阻與下拉電阻是兩種基礎卻極為關鍵的元件，它們在電路中扮演著至關重要的角色，主要作用是將不確定的電平信號固定為穩定的高電平或低電平，確保電路的穩定運行。
一、基礎概念
（一）上拉電阻

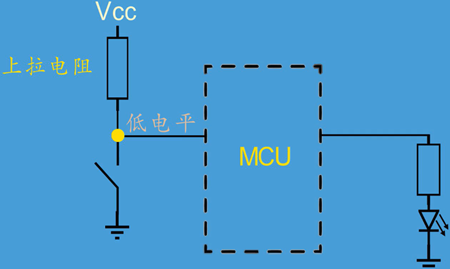

上拉電阻通過將一個不確定信號與電源 VCCQ 相連，利用電阻將電平穩定在高電平狀態。其原理是當電路中存在不確定信號時，電流通過電阻從電源流向信號端，從而使信號端的電平被 “拉高” 至接近電源電壓的高電平。這種上拉操作實際上是向器件注入電流，為電路提供穩定的高電平信號。當一個帶有上拉電阻的 IO 端口設置為輸入狀態時，其常態表現為高電平，這是因為上拉電阻持續將信號端維持在高電平狀態，除非有其他外部因素（如下拉電路或低電平信號源）將其電平拉低。
（二）下拉電阻

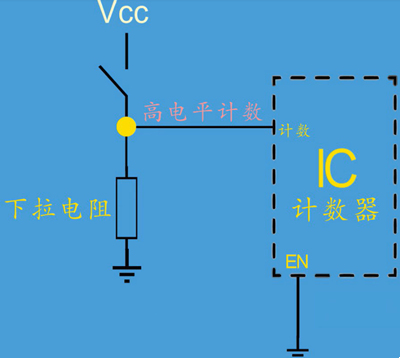

下拉電阻則是將不確定信號與地 GND 相連，通過電阻將電平固定在低電平。當信號端存在不確定信號時，電流從信號端流向地，從而使信號端的電平被 “拉低” 至接近地電平的低電平狀態。下拉電阻的作用是從器件輸出電流，確保信號端在無其他驅動因素時保持低電平。帶有下拉電阻的 IO 端口在設置為輸入狀態時，常態呈現低電平，因為下拉電阻持續將信號端電平拉低，除非有外部因素（如上拉電路或高電平信號源）將其電平拉高。
二、MOS 管開關電路中的應用
在 MOS 管開關電源電路中，上拉電阻和下拉電阻有著特定的使用場景和重要作用。
（一）應用場景
當遇到前級電路輸出電壓幅度不足的情況時，上拉電阻和下拉電阻可以有效地對電平進行調整。例如，若前級電路只能輸出 0V-3V 的電平，而后級系統需要 0V-5V 的高電平或低電平，上拉電阻可以強制拉高前級的輸出電壓，使其達到 3V-5V 之間的電平，從而滿足后級系統對高電平的要求。同樣地，當下級電路對低電平的要求更為嚴格時，下拉電阻能夠將低電平進一步拉低，具體的拉低幅度取決于所選用的電阻阻值。
（二）具體作用
在 MOS 管開關電路中，通常會在 NMOS 管上加一個下拉電阻，而在 PMOS 管柵上加一個上拉電阻，阻值一般在 10KΩ 左右。
這些電阻在電路中主要起到以下三個關鍵作用：
這些電阻在電路中主要起到以下三個關鍵作用：

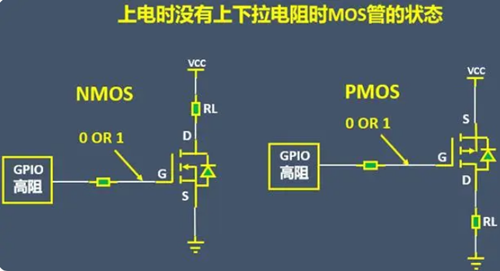

確定 MOS 管柵極電平 ：MOS 管在上電瞬間會呈現高阻態，這種狀態下柵極電平不確定，容易受到外界干擾。上拉電阻和下拉電阻可以確保 MOS 管柵極處于一個確定的電平狀態，避免其因高阻態而受到干擾。對于 NMOS 管，下拉電阻使其柵極在無驅動信號時保持低電平，確保管子處于關閉狀態；對于 PMOS 管，上拉電阻則使其柵極在無驅動信號時保持高電平，同樣確保管子關閉。這樣，MOS 管在上電時會一直保持關閉狀態，直到單片機或其他控制單元發出控制信號來改變其狀態。
防止靜電擊穿 ：在 MOS 管柵極與源極之間存在寄生電容，當 MOS 管處于高阻態時，容易積累靜電電荷。一旦靜電電壓超過 MOS 管的耐壓值，就可能導致柵極擊穿，損壞器件。上拉電阻和下拉電阻可以為這些積累的靜電電荷提供一個泄放路徑，使柵極電平保持穩定，防止靜電擊穿的發生。
提供放電路徑 ：MOS 管的柵極與源極之間的寄生電容在斷電時需要進行放電。上拉電阻和下拉電阻能夠為這些寄生電容提供放電路徑，確保電路斷電后 MOS 管能夠快速、安全地釋放儲存的電荷，避免因電荷殘留導致的電路異?；蚱骷p壞。
三、總結
上拉電阻和下拉電阻在電路設計中起著至關重要的作用。上拉電阻的主要目的是確保 GPIO（低電平有效）在無信號輸入時輸入端的電平為高電平，防止因信號不確定而導致的電路誤動作。相反地，下拉電阻則是為了保證 GPIO（高電平有效）在無信號輸入時輸入端的電平為低電平，同樣是為了避免電路誤動作，確保電路的穩定運行。
通過合理地使用上拉電阻和下拉電阻，可以有效地解決電路中因不確定電平信號引發的問題，提升電路的可靠性和穩定性，確保電子設備在各種工況下的正常運行。
