MOS管是什么?

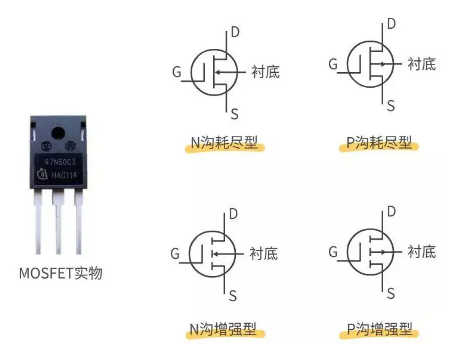

MOS管，即MOSFET（金屬-氧化物半導體場效應晶體管），因其柵極被絕緣層隔離，又被稱為絕緣柵場效應管。它主要分為N溝耗盡型和增強型、P溝耗盡型和增強型這四大類別。
部分MOSFET內部存在一個體二極管，也被稱為寄生二極管或續流二極管。關于寄生二極管的作用，有兩種常用解釋：其一，在VDD出現過壓狀況時，該二極管能夠率先反向擊穿，將大電流直接導向地面，從而避免過壓對MOS管造成破壞；其二，它可以防止MOS管的源極和漏極反接時燒毀MOS管，同時在電路中存在反向感生電壓時，為這些電壓提供通路，防止反向感生電壓擊穿MOS管。
MOSFET憑借高輸入阻抗、快速開關速度、良好的熱穩定性以及電壓控制電流等特性，在電子電路中廣泛應用，尤其適用于高頻電源領域，如開關電源、鎮流器、高頻感應加熱設備、高頻逆變焊機以及通信電源等場景，其工作頻率可達到幾百kHz甚至上MHz。
IGBT是什么？

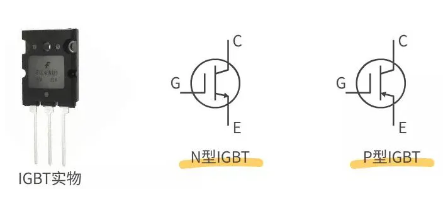

IGBT（絕緣柵雙極型晶體管）是一種由晶體三極管和MOS管構成的復合型半導體器件。在電路符號方面，目前尚未統一，通常在繪制原理圖時會借鑒三極管或MOS管的符號，此時需依據原理圖上標注的型號來判斷是IGBT還是MOS管。
此外，需要注意的是，除非官方資料特別說明，否則IGBT內部一般存在體二極管。與MOSFET不同，IGBT內部的體二極管并非寄生，而是特意設置用于保護IGBT脆弱的反向耐壓性能，也被稱為FWD（續流二極管）。若要判斷IGBT內部是否配備體二極管，可用萬用表測量IGBT的C極和E極，若測得電阻值為無窮大，則表明該IGBT沒有體二極管。
此外，需要注意的是，除非官方資料特別說明，否則IGBT內部一般存在體二極管。與MOSFET不同，IGBT內部的體二極管并非寄生，而是特意設置用于保護IGBT脆弱的反向耐壓性能，也被稱為FWD（續流二極管）。若要判斷IGBT內部是否配備體二極管，可用萬用表測量IGBT的C極和E極，若測得電阻值為無窮大，則表明該IGBT沒有體二極管。

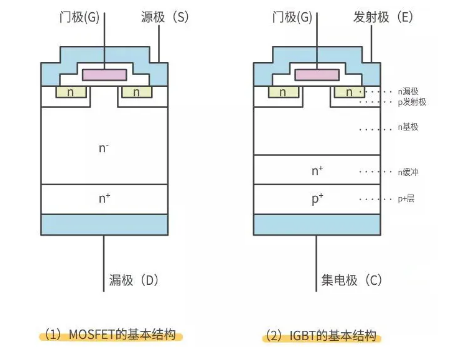

作為一種新型電子半導體器件，IGBT具備高輸入阻抗、低電壓控制功耗、簡單控制電路、耐高壓以及大電流承受能力等特性。在結構層面，IGBT是通過在MOSFET的漏極上增加特定層而形成的，其實質上是MOSFET與晶體管三極管的組合。盡管MOSFET存在導通電阻較高的缺點，但IGBT克服了這一問題，在高壓環境下仍能維持較低的導通電阻。不過，與相似功率容量的MOSFET相比，IGBT的速度可能稍遜一籌，原因在于IGBT存在關斷拖尾時間，這會導致死區時間延長，進而影響開關頻率。
MOS管與IGBT的多維度對比
結構差異：MOS管是一種場效應管，主要由柵極、漏極和源極構成，其中柵極和漏極之間是一個P型或N型溝道。IGBT則由一個N型溝道和一個PNP結構組成，具備門極、集電極和發射極，集電極和發射極之間是一個N型溝道。
工作原理不同：MOS管通過柵極電壓控制通道電阻，進而調控漏極電流；而IGBT的控制極（門極）主要控制N型溝道的導電性質，從而調節集電極和發射極之間的導通電阻，以控制集電極電流。
導通電阻對比：IGBT的導通電阻通常小于MOS管，因此在高壓、大電流應用場景中更為常見。同時，在導通電阻較小的情況下，IGBT依然能夠保持較高的開關速度，在高頻開關應用中也占據重要地位。
驅動電路復雜度差異：鑒于IGBT的電壓和電流極值較大，為了確保其可靠性和穩定性，需要相對復雜的驅動電路。相比之下，MOS管的驅動電路則較為簡單。
成本考量：通常情況下，MOS管的成本低于IGBT，這主要歸因于MOS管的制造工藝更為成熟，而IGBT的制造工藝和材料成本相對較高。

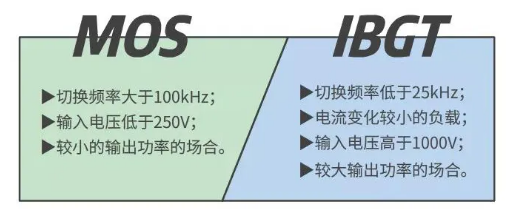

應用場景的精準適配
MOSFET在高頻領域展現出顯著優勢，其能夠適應的工作頻率范圍較廣，從幾百kHz到上MHz不等。然而，其導通電阻較大，在高壓大電流場合下功耗相對較高。而IGBT在低頻以及較大功率場合下表現出色，具備較小的導通電阻和高耐壓特性。基于這些特性差異，MOSFET主要應用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等高頻電源領域；IGBT則在焊機、逆變器、變頻器、電鍍電解電源、超音頻感應加熱等領域大放異彩，為不同功率和頻率需求的電路系統提供關鍵支持。
