反向恢復特性分析

雖嚴格意義上肖特基二極管并不具備傳統意義上的 “反向恢復時間”（該概念一般與少數載流子的存儲效應緊密相連，而肖特基二極管的構造不涉及少數載流子），但其結電容值相對較小。這一特性致使在電流方向轉換過程中，電容充放電速度較快，從而間接達成類似較短 “反向恢復” 的效果，有助于電路在高頻工作狀態下的穩定運行。

二、續流作用的價值所在

對元件的防護效能

在包含電感、繼電器等儲能元件的電路中，當此類元件遭遇斷電情況時，極易產生反向電動勢。若不采取有效的抑制措施，反向電動勢可能對電路中其他元件造成擊穿或損壞的嚴重后果。肖特基二極管借助其續流功能，能夠?qū)⒎聪螂妱?dòng)勢以電流的形式安全地消耗掉，構筑起對電路中其他元件的堅實保護屏障。

增強電路穩定性貢獻

肖特基二極管的續流機制可延長電流的導通時長，有效抑制因二極管開關動作所產生的信號波動與失真現象。這對于維持電路運行的穩定性與可靠性有著不可忽視的關鍵作用，尤其在對信號精度與穩定性要求嚴苛的電子系統中。

能耗與熱耗的削減效益

當肖特基二極管處于正向?qū)Ｊ綍r(shí)，其低正向?qū)▔航堤卣饕馕吨俚哪芰恳詿岬男问缴⑹В冉档土穗娐返墓模譁p少了熱量積累。這對提升電路整體能效、延長元件使用壽命具有積極且深遠的意義。

三、肖特基二極管續流作用原理剖析

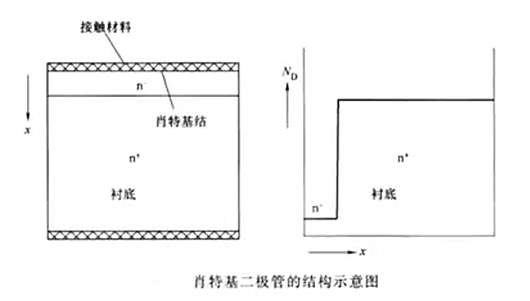

肖特基二極管的續流作用體現于導通狀態時，在反向偏置電壓的作用下，二極管無需外部正向電壓輸入即可維持導通狀態。這一獨特功能源于其內部特殊的構造及工作原理，其中肖特擦除層與阻礙區扮演著關鍵角色。在反向偏置狀態下，肖特擦除層的金屬 - 半導體界面處形成的勢壘可有效阻擋電子從 N 區向金屬區的遷移，遏制反向漏電流的產生。而當施加正向偏置電壓時，該勢壘強度減弱，隨之構建起導流通道，二極管順利進入導通狀態。憑借這一工作原理，肖特基二極管得以實現快速開關切換以及低反向漏電流的優異性能表現。

四、選用肖特基二極管續流的必要性

低導通電壓優勢下的效益提升

肖特基二極管較低的導通電壓意味著在電路運行過程中損耗更小，發熱量更少。在開關電源等應用場景中，這能夠顯著提升電源的轉換效率，同時優化系統的散熱設計，保障電源系統長期穩定、高效地運行。

快速切換特性與反向恢復考量

在二極管從導通切換至截止?fàn)顟B(tài)時，會產生一個向下脈沖電流，其峰值可能高達 - 1.2A 左右，這一現象即所謂的反向電流。這表明二極管存在一定的反向?qū)〞r(shí)間，無法在電壓反向瞬間立即截止。而肖特基二極管憑借其更快速的開關速度和更短的反向恢復時間（盡管其結電容相對硅二極管稍大，約為 200pF 左右，但這一特性在特定電路環境下仍可發揮優勢），能夠更好地適應電路中快速變化的電流需求，減少因二極管反向恢復過程對電路造成的干擾與不良影響。
