MOS管作為一種關鍵的半導體器件，其正常關斷對于電路的穩定運行至關重要。然而，實際應用中MOS管可能出現無法完全關斷的情況，這一問題可能由多種因素引發，以下是詳細分析及相關解決方法。

一、MOS管關斷不全的原因

漏電流特性：MOSFET器件本身存在一定漏電流，即使處于關斷狀態，也會有微小電流流過。這微弱電流在特定條件下可能維持電路的微弱導通狀態，導致MOS管無法實現完全關斷。

負載影響：當后端負載的靜態功耗處于較低水平時，MOSFET的漏電流會在負載上產生一定電壓。該電壓可能使MOS管的源極-漏極之間維持一定程度的電位差，進而影響MOS管的徹底關斷，使電路無法按照預期實現完全截止。

柵極電容效應：MOS管的柵極與源極之間存在結電容。若驅動電流不足以使這一結電容實現快速充電或放電，將導致MOS管的開關速度減慢。在關斷過程中，這種延遲可能使MOS管無法及時、充分地關斷，影響電路的正常運行狀態。

柵極電壓?jiǎn)栴}：柵極電壓不足或不穩定是導致MOSFET無法完全關斷的常見原因之一。若柵極電壓未能達到或超過MOS管規格書中規定的關斷閾值電壓，MOS管將難以進入完全關斷狀態，從而持續導通或處于半導通狀態，影響電路功能。

驅動電路設計缺陷：不合理的驅動電路設計可能導致無法在短時間內將柵源電壓（Vgs）降低至關斷閾值以下。這將直接影響MOS管的關斷效果，使其無法按照預期實現關斷，進而影響整個電路的工作狀態和性能。

二、MOS管關斷不全的解決方法

驅動電壓檢查與優化：確保MOS管的柵極驅動電壓達到或超過其規格書規定的閾值電壓（VGS（th））。對于邏輯電平驅動的MOS管，需保證邏輯信號在關閉時能達到低電平標準，通常為0V或接近0V。若驅動電壓不足，應及時調整驅動電路或更換合適的驅動電源，以確保MOS管能夠獲得足夠的柵極電壓，實現可靠關斷。

柵極電阻調整：柵極電阻的大小對MOS管的開關速度有顯著影響。過大的柵極電阻會使MOS管關閉速度變慢，甚至無法完全關閉。根據實際電路需求和MOS管參數，適當減小柵極電阻的阻值，有助于改善MOS管的關斷性能，加快關斷速度，確保MOS管能夠及時、充分地關斷。

增加負載電阻：在MOS管的輸出端接入合適的負載電阻，可以確保在關斷時形成有效的分壓效果。這樣可以使測量到的輸出電壓更接近關斷狀態應有的電平，從而提高電路的關斷可靠性。選擇合適的負載電阻阻值，需綜合考慮電路的工作狀態、MOS管參數以及負載的要求等因素。

溫度監測與控制：MOS管的性能受溫度影響較大，高溫環境可能降低其閾值電壓，使其更難關斷。因此，要確保MOS管工作在規定的溫度范圍內。在必要時，可采用散熱片、風扇等散熱措施，對MOS管進行有效散熱，降低其工作溫度，以改善其關斷性能，保證電路的穩定運行。

漏源電壓檢查：定期檢查并確保漏源電壓（VDS）不超過MOS管的額定電壓。過高的漏源電壓可能導致MOS管損壞或性能顯著下降，影響其關斷能力。在電路設計和實際應用中，要合理設置電源電壓和電路參數，避免MOS管承受過高的漏源電壓。

負偏置電壓應用：對于某些特殊類型的MOS管，如耗盡型MOS管，可能需要在柵極上施加負偏置電壓，才能確保其完全關閉。在具體應用中，應仔細查閱MOS管的規格書，了解其是否需要負偏置電壓以及合適的電壓范圍，以實現可靠的關斷控制。

外部電路檢查：有時MOS管關斷問題并非由MOS管本身引起，而是外部電路（如電源、負載等）存在故障或異常。因此，要對整個外部電路進行全面檢查，確保各部分電路正常工作，為MOS管提供良好的工作環境，保證其正常關斷。

提升驅動能力：若驅動能力不足，可能導致MOS管無法獲得足夠的柵極驅動信號，從而無法完全關閉。在這種情況下，可以考慮使用更高驅動能力的驅動電路或驅動器，以增強柵極驅動信號的強度和穩定性，確保MOS管能夠及時、可靠地關斷。

采用隔離驅動：在高噪聲環境下，柵極驅動信號容易受到干擾，影響MOS管的關斷效果。采用隔離驅動電路，可以有效隔離外界干擾，確保柵極驅動信號的純凈和穩定，從而改善MOS管的關閉性能，提高電路的抗干擾能力和可靠性。

優化PCB布局與走線：不良的PCB布局和走線可能導致柵極驅動信號受到干擾或衰減，影響MOS管的關閉性能。因此，要對PCB布局和走線進行優化設計，合理安排元件布局，縮短關鍵信號線的長度，增加必要的屏蔽措施等，以減少信號干擾和衰減，保證柵極驅動信號的完整性和穩定性，進而確保MOS管的正常關斷。

三、電源過壓保護電路中的PMOS關斷問題案例

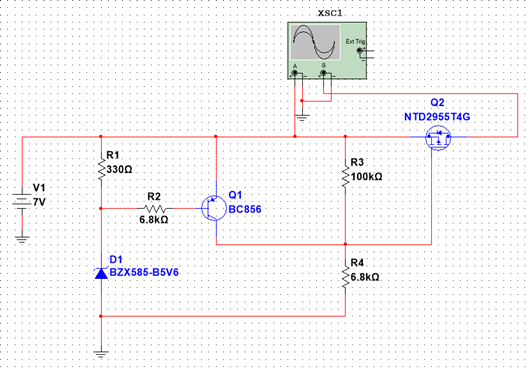

在如下的電源過壓保護電路中，使用三極管和MOS管搭建電路，按理當輸入電壓大于6.3V時，Q2應該關斷。但在實際測試中，通過示波器觀察到輸出卻有7V，PMOS無法正常關斷。

[電源過壓保護電路圖]

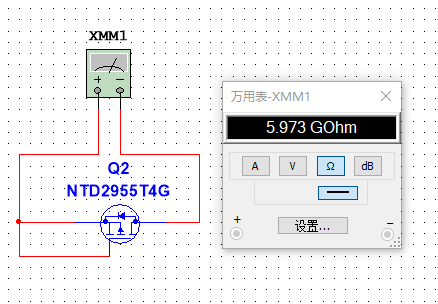

經過深入分析發現，MOS管屬于半導體電子開關，并非機械式開關，無法實現電氣隔離效果。其導通電阻與Vgs的大小密切相關，Vgs越大（絕對值），導通電阻越小。當輸出端接有負載時，MOS管關斷時具有的電阻與負載電阻形成分壓，從而使輸出電壓表現為關斷狀態。而當未接負載電阻時，輸出端近乎開路，測量到的電壓接近輸入電壓，導致看似未關斷的假象。進一步單獨測量發現，當Vgs=0時，Rds兩端的阻抗高達6GΩ。

這一案例充分說明，在實際應用中，MOS管的關斷效果不僅受其自身參數和驅動條件影響，還與外部電路負載情況密切相關。在設計和調試相關電路時，必須綜合考慮這些因素，確保MOS管能夠正常關斷，實現電路的預期功能。
