一、串聯分壓公式推導與闡述
設串聯電路中，電源電壓為 U，電阻 1 的阻值為 R?，電阻 2 的阻值為 R?。
依據歐姆定律，總電流 I 可表示為：I=U/(R?+R?)。
進而可推導出電阻 1 上的分壓 U?=IR?=UR?/(R?+R?)，同理可得電阻 2 上的分壓 U?=IR?=UR?/(R?+R?)。由上述公式可知，各電阻兩端分壓與其阻值成正比，且總電壓等于各分壓之和，即 U=U?+U?，這正是串聯分壓的數學表達。
二、串聯分壓原理的深入理解
在串聯電路中，各電阻元件依次連接，電流在電路中僅有一條通路，因此各電阻上的電流強度保持一致。基于此特性，各電阻兩端電壓之和必然等于電路的總電壓，每個電阻上的電壓必然小于總電壓，從而實現電壓在各電阻上的分配，即串聯分壓現象。
三、串聯電路分壓規律的詳細解析
串聯電路中的分壓規律遵循電阻阻值比例原則。根據歐姆定律，在串聯電路中電流恒定的前提下，電壓分配與電阻阻值成正比。具體而言，對于兩個串聯電阻 R? 和 R?，串聯電源電壓為 V，電阻 1 上的電壓為 V?，電阻 2 上的電壓為 V?，則存在 V?/V?=R?/R? 的關系式。這一規律為計算串聯電路中各電阻電壓分配提供了理論依據。

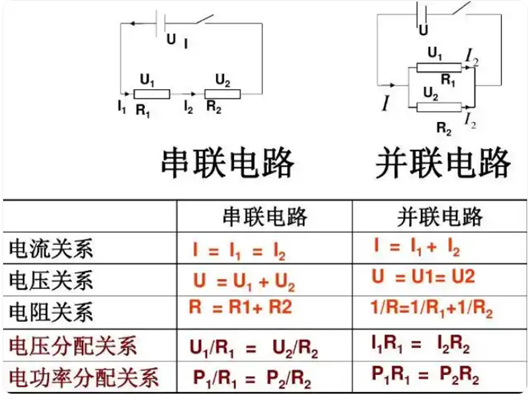

四、串聯電路基本概念及特點
串聯電路是電路元件連接的基本形式之一，將電路元件如電阻、電容、電感、用電器等逐個順次首尾相連組成的電路即為串聯電路。其具有以下特點：
電流特性：串聯電路中各處電流相等，流經一個元件的電流必然流過另一個元件，如節日里的小彩燈串聯電路中，閉合或斷開開關，所有燈泡同時發光或熄滅，體現了開關對整個電路用電器的集中控制。
電壓特性：總電壓等于各部分電路電壓之和，即 U=U?+U?+……+U?。
電阻特性：總電阻等于各部分電路電阻之和，即 R=R?+R?+……+R?，且總電阻大于任一單個電阻值。
電壓分配特性：各部分電路兩端電壓與其電阻成正比，電阻阻值越大，其兩端分壓越高。
