一、DC-DC 轉換器工作原理
DC-DC 轉換器是一種基于開關電源技術的電路，其主要功能是實現直流電壓的升降轉換。該轉換器巧妙地利用了電容和電感的儲能特性，在高頻開關器件（例如 MOSFET）的配合下完成電能的轉換與傳輸過程。
當開關導通時，輸入電壓會對電容或電感進行充電，從而將電能儲存起來，這一過程被稱為儲能階段。隨后，在開關斷開時，之前儲存于電容或電感中的能量便會釋放給負載，為負載提供所需的電壓和電流，此為能量釋放階段。而通過精確地調整開關的導通和斷開時間比例，也就是占空比，可以有效地控制輸出電壓的高低。具體而言，占空比越大，輸出電壓越高；反之，占空比越小，輸出電壓則越低。
二、DC-DC 轉換器應用實例

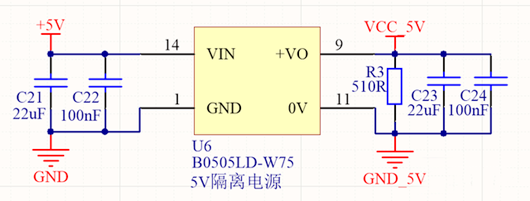

（一）DC5V 轉 DC5V（隔離）
B0505LD 是一款內部高度集成的隔離電源模塊，其輸入電壓范圍較窄，限定在 DC4.5V-DC5.5V 之間，能夠穩定地輸出 DC5V 電壓，并且實現了輸入與輸出之間的隔離，這在許多需要電氣隔離的應用場景中具有重要意義。

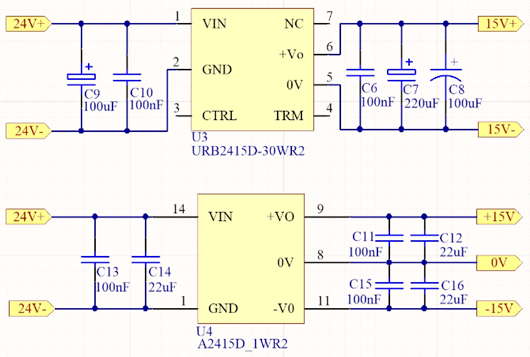

（二）DC24V 轉 DC15V
URB2415D 和 A2415D 均為高度集成的電源模塊，適用于 DC 電源轉換場景。在這些電源模塊中，輸入與輸出兩端的電容發揮著至關重要的作用，一方面用于儲能，以保證電能的穩定供應；另一方面用于濾波，以提高輸出電壓的純凈度和穩定性，從而為負載提供高質量的直流電源。

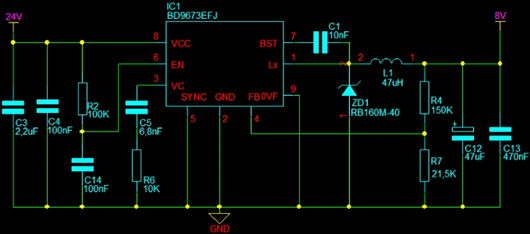

（三）DC24V 轉 DC8V
BD9673EFJ 是一種 DC-DC 電源轉換芯片或 IC 穩壓器，具有較寬的輸入電壓 VCC 范圍，從 DC7V 至 DC42V 均能正常工作，其輸出電壓 VOUT 的范圍則為 DC1V 至 0.7×VCC。輸出電壓的計算公式為 VOUT=(R4+R7)÷R7×1.0V。
該芯片的引腳功能如下：
Lx ：外接電感輸入引腳，用于連接外部電感元件，構成 LC 濾波電路，對輸出電壓進行平滑處理，降低紋波系數，提高輸出電壓的穩定性。
GND ：接地引腳，為芯片提供參考地，確保芯片內部電路的正常工作和電平的準確性。
VC ：誤差放大器輸出引腳，主要用于反饋控制環路中，輸出誤差放大信號，以便精確調節輸出電壓，使其保持在設定值附近。
FB ：輸出反饋引腳，用于采樣輸出電壓，并將其反饋至芯片內部的控制電路，與內部基準電壓進行比較，從而實現對輸出電壓的閉環控制。
SYNC ：信號同步引腳，可與外部時鐘信號同步，確保多個 DC-DC 轉換器在同一頻率下工作，避免相互干擾，提高系統的電磁兼容性。
EN ：備用通 / 斷引腳，通過控制該引腳的電平狀態，可以實現芯片的開啟或關閉，為系統提供靈活的電源管理方案。
BST ：高壓側 FET 驅動器的電源引腳，為內部高壓側功率 MOSFET 的驅動電路提供電源，確保其能夠正常工作，實現高效的電能轉換。
VCC ：電源輸入引腳，用于接入輸入電壓，為芯片內部電路和驅動電路提供工作電源，是整個 DC-DC 轉換器正常運行的基礎。
