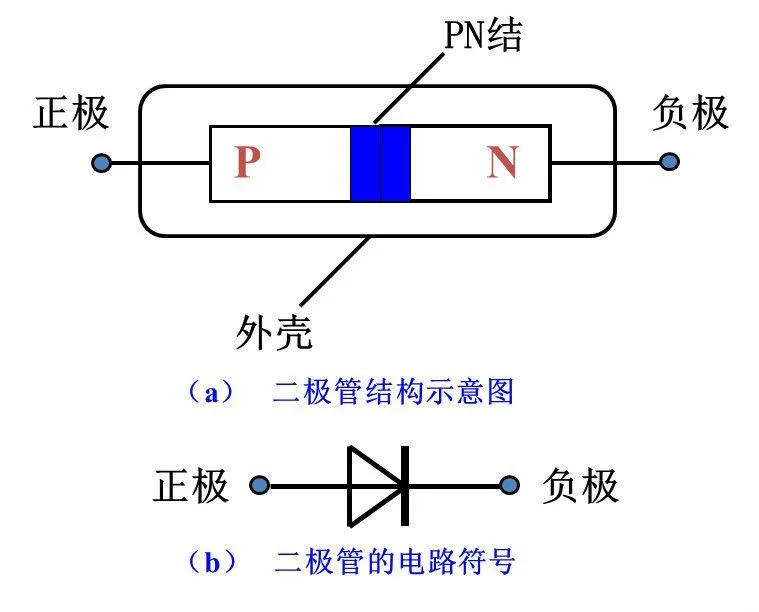

在深入探討整流二極管、穩壓二極管和開關二極管的區分之前，我們首先要了解二極管及其基本特性。二極管是電子元件中的一種，它具有兩個電極，僅允許電流單向流動，這一特性使其在眾多應用場景中發揮著整流的作用。大多數二極管的電流方向性被定義為“整流”功能。二極管的核心功能是單向?qū)щ姡磧H允許電流在正向偏壓時通過，而在反向偏壓時阻斷電流，類似于電子版的逆止閥。
二極管的基本特性
二極管的顯著特性是單向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。
1、正向特性
在電子電路中，當二極管的正極連接到高電位端，負極連接到低電位端時，二極管會導通，這種連接方式稱為正向偏置。
2、反向特性
在電子電路中，當二極管的正極連接到低電位端，負極連接到高電位端時，二極管中幾乎無電流流過，處于截止?fàn)顟B(tài)，這種連接方式稱為反向偏置。
三種二極管的詳細介紹
開關二極管
開關二極管是半導體二極管的一種，專為在電路中實現“開”“關”功能而設計制造。其顯著特點是，由導通轉為截止或由截止轉為導通所需的時間比普通二極管短。常見的開關二極管系列有2AK、2DK等，主要應用于電子計算機、脈沖電路和開關電路等領域。
整流二極管
整流二極管通常高頻性能欠佳，主要用于工頻大電流領域，用于對工頻電流進行整流。它一般工作于高電壓、大電流狀態，是將交流電轉換為直流電的半導體器件。
穩壓二極管
穩壓二極管的顯著特點是能夠穩定電壓。它的工作原理是基于 PN 結的擊穿特性。在反向電壓達到一定值時，PN 結會發生擊穿，此時只要限制電流，PN 結不會損壞，且兩端電壓保持相對穩定。這種特性使得穩壓二極管在電路中能夠起到穩定電壓的作用，廣泛應用于電源穩壓、信號限幅等場景。
區分方法
1、查看二極管型號
每種二極管都有其特定的型號標識，通過查閱型號，可以快速確定二極管的類型。例如，整流二極管的型號通常包含“ZP”等字樣，而開關二極管的型號可能包含“2AK”“2DK”等系列標識，穩壓二極管的型號則通常以“Z”開頭。
2、使用數字萬用表測量
利用數字萬用表的二極管檔，可以測量二極管的正向壓降，從而區分不同類型的二極管。一般來說，測量普通硅整流二極管（不包括快恢復二極管、肖特基二極管等高頻整流二極管）的正向壓降時，萬用表顯示的讀數通常在0.55～0.65V（具體數值會因管子型號及溫度而有所變化）。而對于穩壓二極管，用數字萬用表的二極管檔測量時，顯示的讀數大多在0.70～0.75V。此外，對于開關二極管，還可以通過測量其正向恢復時間和反向恢復時間來進一步確認，但這種方法需要更專業的設備。
3、依據應用場景判斷
在實際應用中，根據電路的功能需求也可以大致判斷二極管的類型。例如，在電源電路中用于將交流電轉換為直流電的部分，通常會使用整流二極管；而在需要穩定電壓的電路中，如電源穩壓電路，則會使用穩壓二極管；而在數字電路中用于快速切換信號的部分，則可能是開關二極管。
4、觀察二極管的外觀標識
一些二極管的外觀上會有特定的標識來指示其類型。例如，整流二極管通常會有明顯的極性標識，如色環或箭頭指示正極；穩壓二極管的外觀可能較為小巧，且通常會有特定的標識注明其穩壓值；而開關二極管的外觀則可能更接近于普通二極管，但某些情況下也會有特殊的標識。
5、參考二極管的參數手冊
最準確的方法是參考二極管的官方參數手冊。手冊中會詳細列出二極管的各種電氣參數和性能指標，通過分析這些參數，可以準確判斷二極管的類型。例如，整流二極管的手冊中會重點標注其最大整流電流、反向恢復時間等參數；穩壓二極管的手冊會明確給出其穩壓值、穩定電流范圍等關鍵參數；而開關二極管的手冊則會強調其開關速度、正向壓降、反向恢復時間等特性參數。在實際應用中，結合以上多種方法進行綜合判斷，可以更準確地識別二極管的類型，從而確保電路設計的正確性和可靠性。
