反激式開關電源是一種常見的電源轉換拓?fù)浣Y(jié)構，具有電路簡單、成本低等優點，廣泛應用于各種電子設備中。以下是對其工作原理的詳細分析：

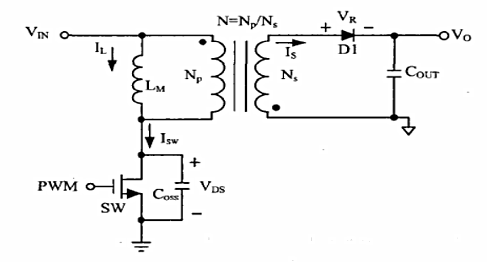

一、傳統反激式開關電源原理
當開關管導通時，輸入電壓（VIN）給變壓器初級電感充電。此時，初級側電感電壓呈現上高下低的狀態，而次級電感電壓則呈現上低下高的狀態，導致次級回路被二極管截止，能量無法傳遞到次級。當開關管關斷時，由于電感電流不能突變?yōu)榱悖姼袝憩F(xiàn)出一個高電動勢。此時，初級電感電壓變?yōu)樯系拖赂撸渭夒姼须妷鹤優樯细呦碌停渭壔芈穼?dǎo)通，能量從初級傳遞到次級。這種能量傳遞方式被稱為 “反激”，即開關管關斷期間能量從初級傳遞到次級，而在開關管導通期間次級沒有能量傳遞。
二、軟開關反激式開關電源
傳統反激式開關電源存在一些固有缺陷，如開關管工作在硬開關狀態導致上升沿開關損耗大、變壓器漏感無法完全避免只能通過 RCD 吸收造成功率損失、頻率無法做高等。這些問題限制了反激拓?fù)湓谝恍┬屡d市場（如手機大功率快充充電器、超薄電視機、超薄電腦充電器等）的應用。
為了解決這些問題，一種軟開關反激式開關電源應運而生。其具有以下優點：
（一）主開關管工作在軟開關狀態
MOS 打開之前 DS 兩端電壓為零，降低開關損耗。
（二）重新設計 RDC 吸收電路
在退磁時回收漏感能量并重新傳遞給次級，降低損耗。
（三）提高工作頻率
由于主開關管工作在軟開關狀態，可以將頻率設置得很高，如 500KHz，大大減小電源體積。
（四）次級整流器工作在 ZCS 模式
進一步提高效率。
（五）內置升壓供電電路
在輸出寬電壓范圍（如 3.3 - 20V）內，保證芯片穩定工作，且省去了 LDO 降壓損耗。
（六）高效率
滿載效率大于 94%。

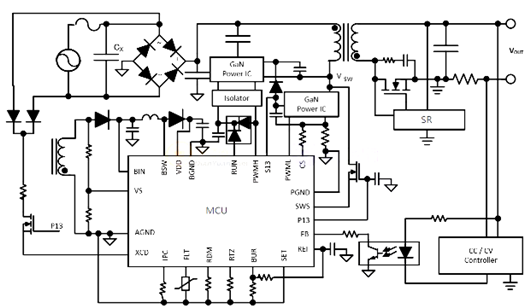

三、ACF 控制器
ACF（Active Clamp Flyback）控制器是一種過渡模式有源鉗位反激控制器，配有先進的控制方案，能夠顯著減小無源組件的尺寸，從而實現更高的功率密度和更高的平均效率。它能驅動高達 1 MHz 的高頻 AC / DC 轉換器。ACF 控制器旨在針對低側主開關自適應地實現目標全 ZVS（Zero Voltage Switching，零電壓開關）或部分 ZVS 條件，并在較寬的工作條件下將循環能量降至最低。由于上管導通時間逐周期校正，自動調諧消除了因組件公差、輸入 / 輸出電壓變化和溫度變化而導致丟失 ZVS 的風險。
軟開關反激式開關電源以其高效率、小體積等優點，在眾多電源應用場景中展現出巨大的潛力，滿足了現代電子設備對電源性能的高要求。
